Em setembro de 2015, foi inaugurado perto de Colónia, na Alemanha, o parque natural e de descobertas de Panarbora. Uma das atrações principais do parque é a torre de observação em forma de polígono com 12 faces e 40 metros de altura. Toda a estrutura é em madeira laminada colada e os visitantes são recompensados com uma vista sobre a paisagem do "Bergisches Land".
À torre está ligado um caminho em madeira sobre as copas de árvore com um comprimento de 540 m. O cliente da Dlubal Harrer Ingenieure encarregou-se da análise estrutural e da verificação da resistência ao fogo.
Planeamento estrutural, verificação da resistência ao fogo
Harrer Ingenieure GmbH, Karlsruhe, Alemanha
www.harrer-ing.net

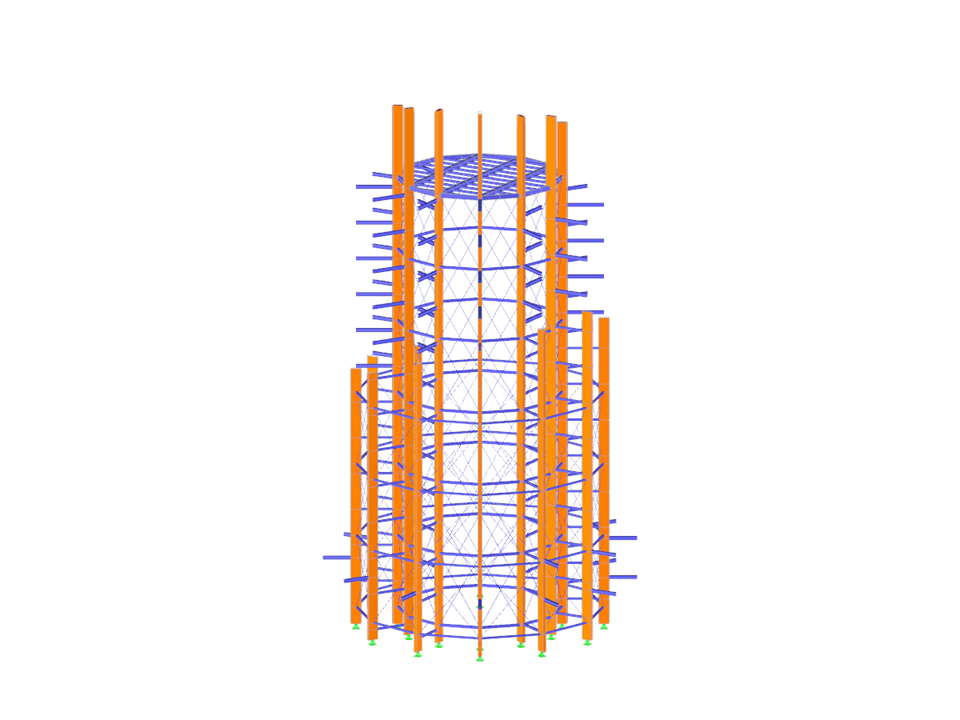

3D-Modell (© Harrer Ingenieure)
À torre está ligado um caminho em madeira sobre as copas de árvore com um comprimento de 540 m. O cliente da Dlubal Harrer Ingenieure encarregou-se da análise estrutural e da verificação da resistência ao fogo.
Planeamento estrutural, verificação da resistência ao fogo
Harrer Ingenieure GmbH, Karlsruhe, Alemanha
www.harrer-ing.net
3D-Modell (© Harrer Ingenieure)
Torre de observação em madeira laminada colada
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 808 |
Número de linhas | 1265 |
Número de barras | 1261 |
Número de casos de carga | 9 |
Número de combinações de cargas | 7 |
Número de combinações de resultados | 1 |
Peso total | 80,943 t |
Dimensões (métricas) | 23,320 x 23,320 x 40,948 m |
Dimensões (imperial) | 76.51 x 76.51 x 134.34 feet |
Versão do programa | 5.05.00 |
