В сентябре 2015 года был недалеко немецкого города Кельн открыт новый природный парк Панабора. Его главной доминантой является 40-метровая 12-угольная смотровая башня из клееной древесины, с которой посетителям открывается захватывающий вид на низкогорный регион Бергишес Ланд.
К ней затем присоединяется деревянная дорожка, ведущая по кронам деревьев длиной 540 м. За проектирование всех конструкций и расчет на огнестойкость отвечала немецкая фирма Harrer Ingenieure из Карлсруэ - заказчик компании Dlubal Software.
Проектирование конструкций и расчет на огнестойкость
Harrer Ingenieure GmbH, Карлсруэ, Германия
www.harrer-ing.net

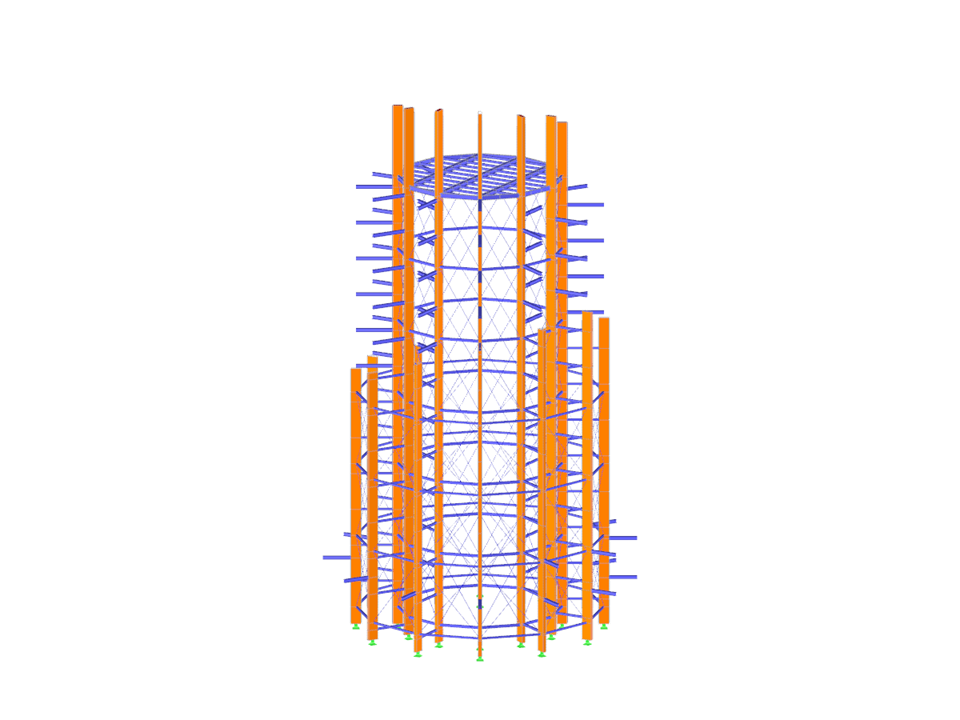

3D модель (© Harrer Ingenieure)
К ней затем присоединяется деревянная дорожка, ведущая по кронам деревьев длиной 540 м. За проектирование всех конструкций и расчет на огнестойкость отвечала немецкая фирма Harrer Ingenieure из Карлсруэ - заказчик компании Dlubal Software.
Проектирование конструкций и расчет на огнестойкость
Harrer Ingenieure GmbH, Карлсруэ, Германия
www.harrer-ing.net
3D модель (© Harrer Ingenieure)
Смотровая башня из клееной ламинированной древесины
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 808 |
Количество линий | 1265 |
Количество стержней | 1261 |
Количество загружений | 9 |
Количество сочетаний нагрузок | 7 |
Количество расчетных сочетаний | 1 |
Общий вес | 80,943 t |
Размеры (метрические) | 23,320 x 23,320 x 40,948 m |
Размеры (имперские) | 76.51 x 76.51 x 134.34 feet |
Версия программы | 5.05.00 |
