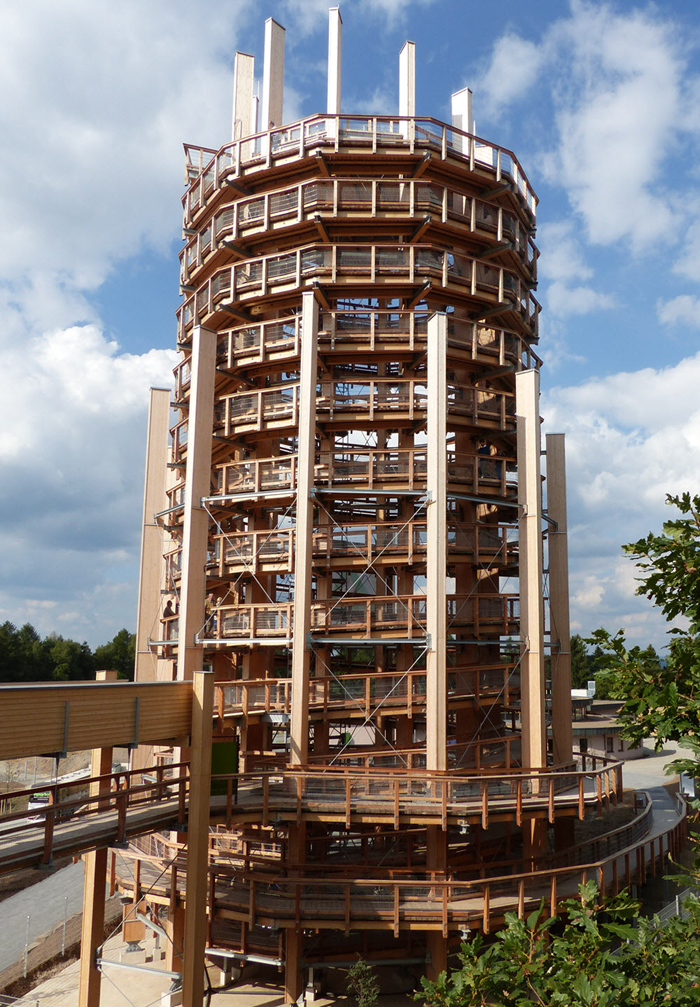

К ней затем присоединяется деревянная дорожка, ведущая по кронам деревьев длиной 540 м. За проектирование всех конструкций и расчет на огнестойкость отвечала немецкая фирма Harrer Ingenieure из Карлсруэ - заказчик компании Dlubal Software.

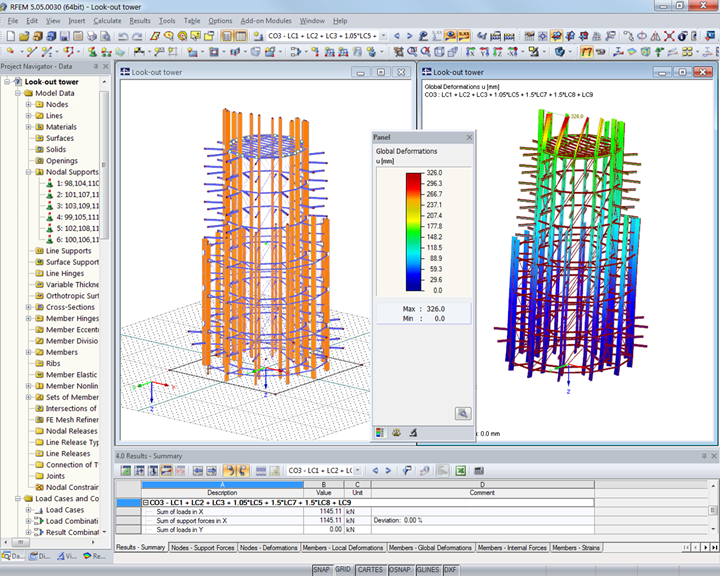

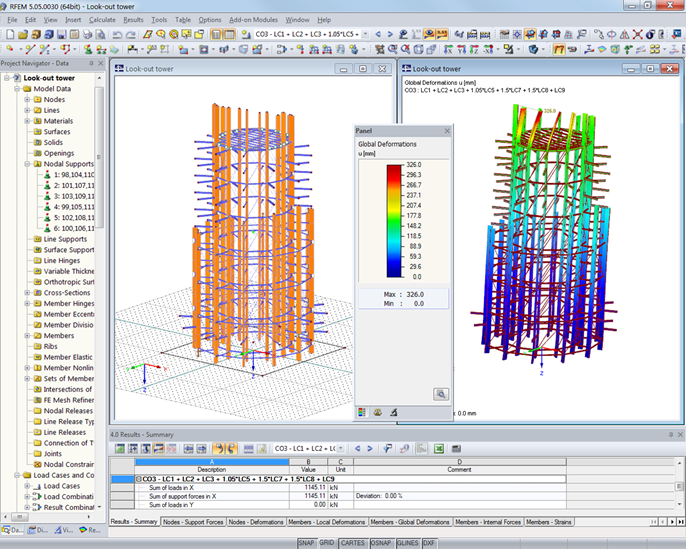

Моделирование и расчет башни в программе RFEM

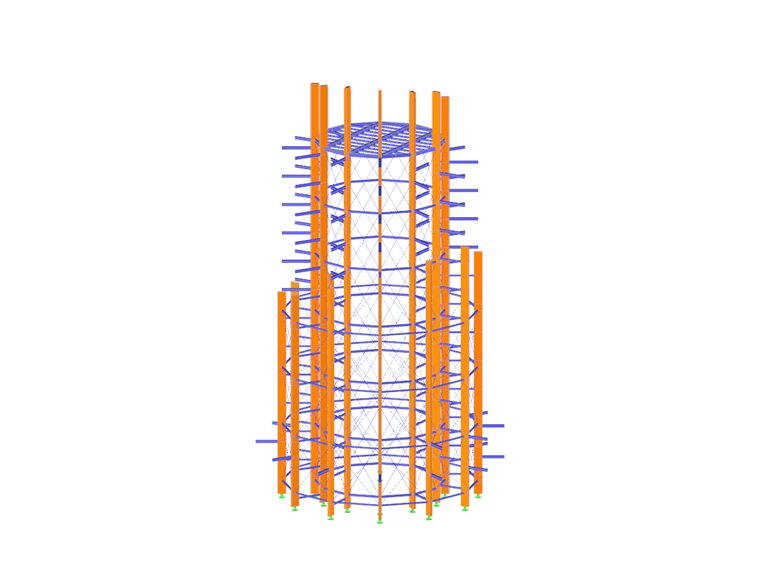

Для расчета данной смотровой башни была в программе RFEM создана детальная пространственная каркасная модель.

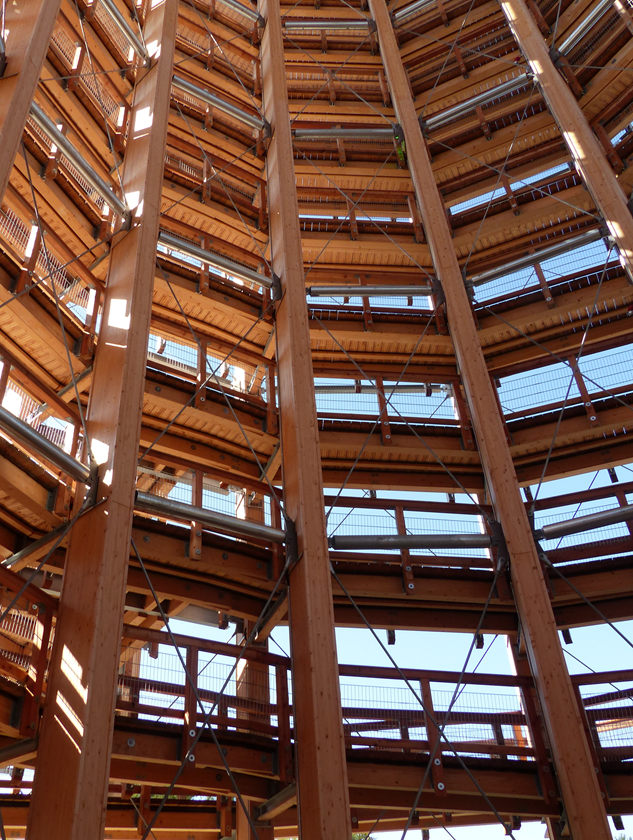

Но поскольку в конструкцию башни входит двенадцать колонн размерами 24/72 см расположены как в наружном, так и во внутреннем круге, нужно было для учета эксцентриситета соединений опорной балки по отношению к оси стержня колонн смоделировать также жесткие и жестко-шарнирные соединения.
Вся конструкция башни, кроме диагоналей пересечения из круглого профиля, опорных балок, опорных колец и соединений, выполнена из поперечно-клеенной древесины Gl32c.
Для круглых стальных диагоналей затем использовались системы растянутых стержней из стали S 460 (тип Macalloy и BESISTA).
Сама смотровая башня располагается на высоте 350 м над уровнем моря, в зоне снеговой нагрузки 2а (sk = 1,06 кН/м2) и ветровой зоне 1, но в то же время за пределами зоны с сейсмической актиностью. Максимальная нагрузка от движений по пешеходных маршрутах был установлена до 5 кН/м2.
Сам расчет деревянных элементов затем выполнялся в дополнительном модуле RF-TIMBER Pro, а стальных в модуле RF-STEEL EC3.
| Расчет конструкций | Проектирование конструкций и расчет на огнестойкость Harrer Ingenieure GmbH, Карлсруэ, Германия www.harrer-ing.net Предварительный расчет конструкций Ingenieurbüro Miebach, Ломар, Германия www.ib-miebach.de |
| Строительство | Деревянные конструкции Schaffitzel Holzindustrie GmbH + Co. KG, Швебиш-Халль, Германия www.schaffitzel.de |
| Заказчик | Немецкая ассоциация молодежных хостелов Landesverband Rheinland e. В. panarbora.de |
