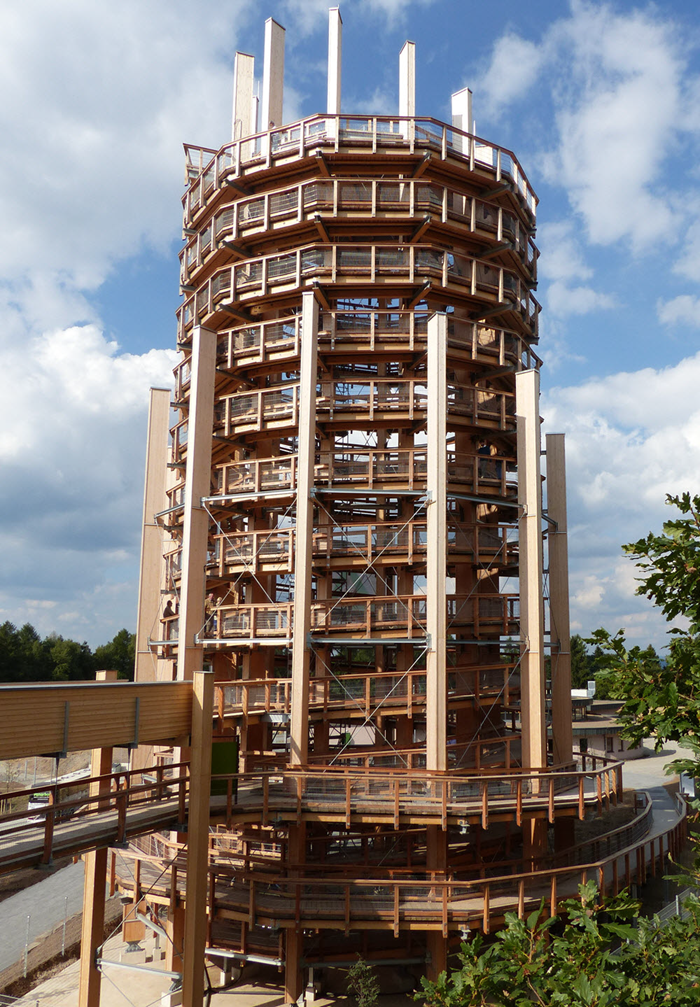

Alla torre di avvistamento è collegato un sentiero in legno lungo 540 m. Il cliente di Dlubal Software, Harrer Ingenieure di Karlsruhe, Germania, era responsabile dell'analisi strutturale e del progetto di resistenza al fuoco.
Modellazione e progettazione della torre in RFEM

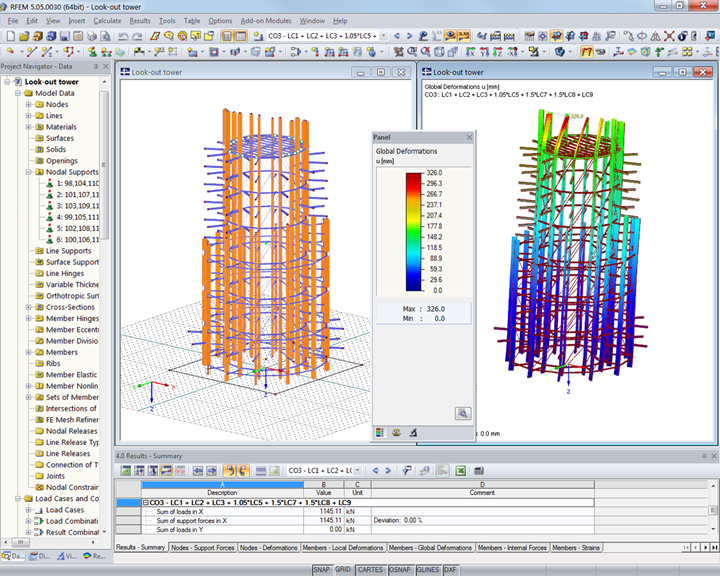

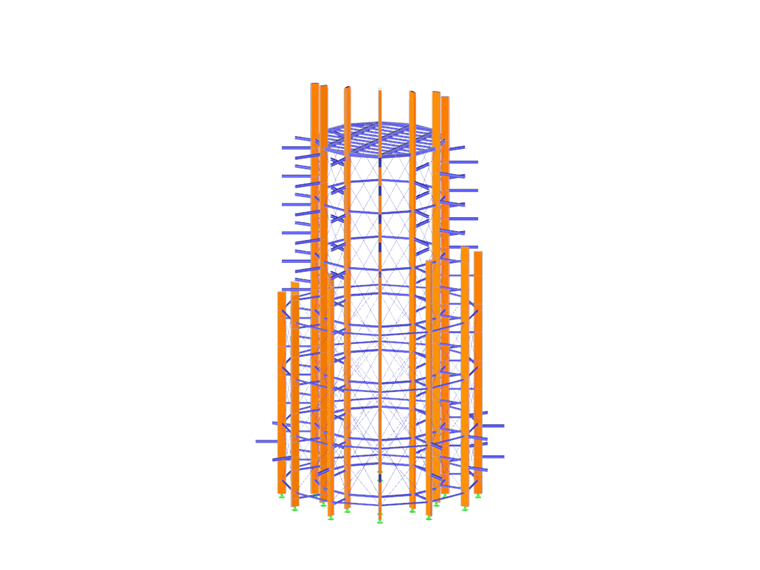

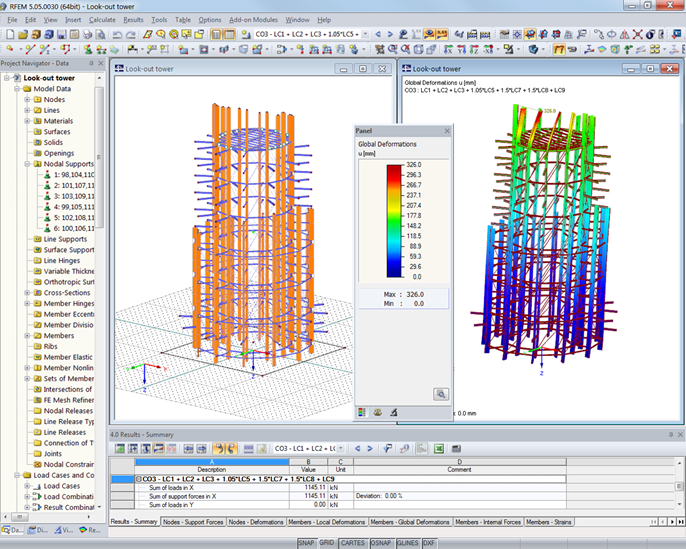

Per la progettazione della torre panoramica, in RFEM è stato creato un modello di struttura intelaiata spaziale dell'intera struttura.

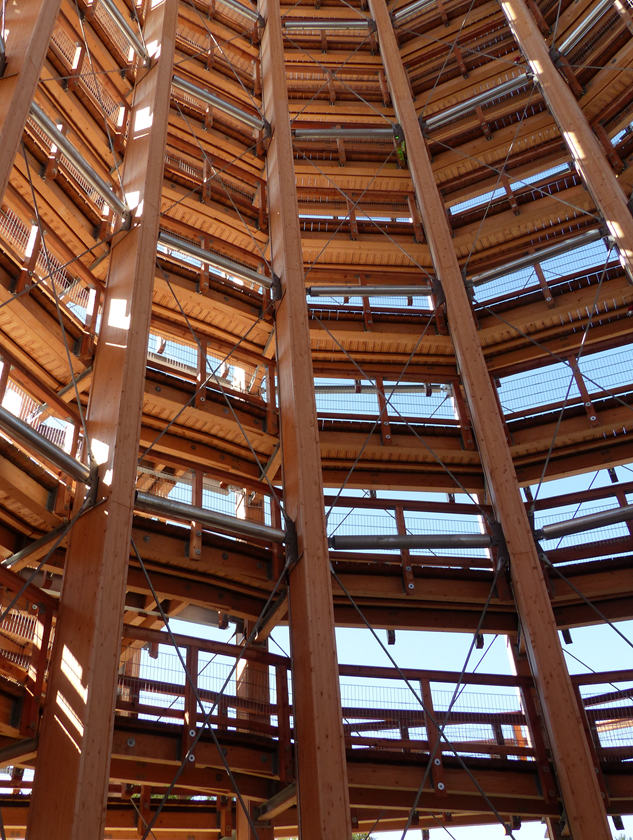

Dodici colonne sono disposte sia nel cerchio esterno che in quello interno con le dimensioni di 24 / 72 cm. Per considerare l'eccentricità delle connessioni della trave portante all'asse della colonna, sono state pianificate connessioni rigide-rigide e rigide-release.
L'intera struttura della torre, ad eccezione delle diagonali rotonde in acciaio, delle travi di sostegno, degli anelli di supporto e delle connessioni la costruzione è in legno lamellare incollato Gl32c.
Per le diagonali tonde in acciaio sono stati utilizzati sistemi di aste in trazione in acciaio S 460 (tipo Macalloy e BESISTA).
La torre panoramica si trova ad un'altitudine di 350 m sul livello del mare, nella zona di carico della neve 2a (sk = 1,06 kN/m 2 ) e nella zona del vento 1. Si trova in un'area al di fuori delle zone sismiche. Il carico massimo del traffico sui percorsi pedonali è stato impostato su 5 kN/m 2.
La progettazione degli elementi in legno è stata eseguita nel modulo aggiuntivo RF ‑ TIMBER Pro, la progettazione degli elementi in acciaio in RF ‑ STEEL EC3.
| Ingegneria strutturale | Pianificazione strutturale, progetto per resistenza al fuoco Harrer Ingenieure GmbH, Karlsruhe, Germany www.harrer-ing.net Analisi strutturale preliminare Ingenieurbüro Miebach, Lohmar, Germania www.ib-miebach.de |
| Costruzione | Strutture di legno Schaffitzel Holzindustrie GmbH + Co. KG, Schwäbisch Hall, Germania www.schaffitzel.de |
| Committente | Associazione tedesca degli ostelli della gioventù Landesverband Rheinland e. V. panarbora.de |
