En septiembre de 2015, se inauguró el parque natural turístico de Panarbora cerca de Colonia, Alemania. Un elemento a destacar del parque es la torre mirador de 40 metros de alto y 12 lados compuesta de madera laminada encolada, la cual ofrece a los visitantes una vista impresionante sobre el Condado del Monte.
En la torre se conecta un camino circular de 540 m de largo. Harrer Ingenieure, cliente de Dlubal Software en Karlsruhe, Alemania, fue el responsable del análisis estructural y del cálculo de la protección frente al fuego.
Planificación estructural y cálculo de protección contra el fuego
Harrer Ingenieure GmbH, Karlsruhe, Alemania
www.harrer-ing.net

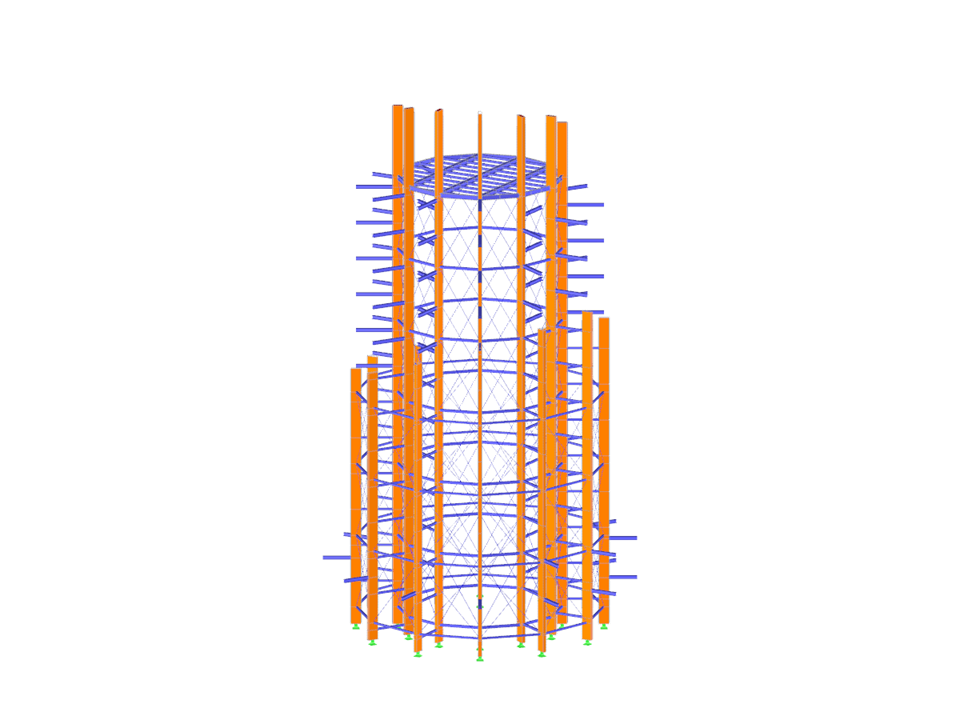

3D-Modell (© Harrer Ingenieure)
En la torre se conecta un camino circular de 540 m de largo. Harrer Ingenieure, cliente de Dlubal Software en Karlsruhe, Alemania, fue el responsable del análisis estructural y del cálculo de la protección frente al fuego.
Planificación estructural y cálculo de protección contra el fuego
Harrer Ingenieure GmbH, Karlsruhe, Alemania
www.harrer-ing.net
3D-Modell (© Harrer Ingenieure)
Torre mirador de madera laminada encolada
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 808 |
| Número de líneas | 1265 |
| Número de barras | 1261 |
| Número de casos de carga | 9 |
| Número de combinaciones de carga | 7 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 80.943 t |
| Dimensiones (métricas) | 23,320 x 23,320 x 40,948 m |
| Dimensiones (imperiales) | 76.51 x 76.51 x 134.34 feet |
| Versión del programa | 5.05.00 |
