VE0034 | Torção de uma placa fina

Descrição

Uma placa fina é fixada de um lado (φz =0) e carregada com o momento distribuído do outro lado. Primeiro, a placa é modelada como uma superfície plana. Além do mais, a placa é modelada como um quarto da superfície cilíndrica. A largura do modelo plano' é igual ao comprimento de um quarto de círculo do modelo curvado. Assim, o modelo curvado tem quase a mesma constante de torção J que o modelo plano. Determine a rotação máxima da placa φz,máx para os dois modelos geométricos e compare os resultados utilizando as teorias de placas de Kichhoff e Mindlin.

Material Aço de armadura Módulo E E
  1. 210 000,000
MPa
Deformação transversal ν 0,300 -
Geometria Raio de modelo curvado r 100 000 mm
Largura do modelo plano s 157,080 mm
espessura da laje h 200,000 mm
Altura da chapa T 3,000 mm
Carga, Torque distribuído m 1268,720 Nm/m

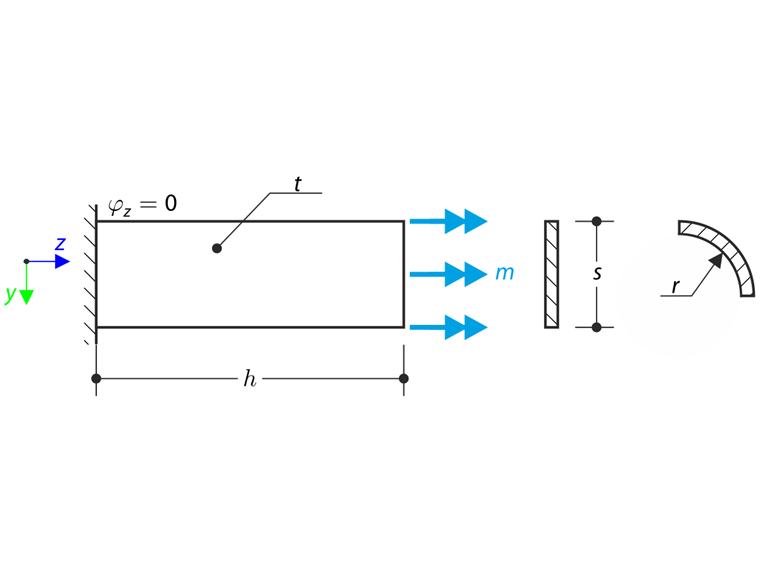

Torção de placa fina
Torção de placa fina

Solução analítica

A constante de torção para a placa plana (secção retangular) pode ser calculada de acordo com a seguinte fórmula:

J=st33=1413.720 mm4
Constante de torção para placa plana

Considerando a mesma largura da placa plana e curvada, a constante de torção idêntica pode ser utilizada. A largura da placa plana é a mesma que o comprimento de um quarto de círculo do modelo curvado: s = πr sobre 2. As constantes de torção da placa plana e da placa curvada também são comparadas utilizando o programa SHAPE-THIN: Jp =1396,710 mm4, Jc = 1392,670 mm4. Utilizando a constante de torção, que é calculada com a fórmula acima mencionada, a rotação máxima na parte superior da placa (z = h) pode ser determinada da seguinte forma:

φz,max=mshGJ=0.349 rad=20.000°
Rotação máxima no topo da chapa

Configuração do RFEM

  • Modelado no RFEM 5.26 e no RRFEM 6.06
  • O tamanho do elemento é lFE = 0,002 m
  • A análise geometricamente linear é considerada
  • O número de incrementos é 5
  • A entidade de chapa é utilizada
  • São utilizados elementos quadrangulares

Resultados

Modelo Solução analítica RFEM 6 RFEM 5
φz,máx [°] φz,máx [°] Relação [-] φz,máx [°] Relação [-]
Planar, Kirchhoff 20,000 20,163 1,008 20,163 1,008
Curvado, Kirchhoff 20,163 1,008 20,163 1,008
Planar, Mindlin 20,666 1,033 20,733 1,037
Curvado, Mindlin 20,797 1,040 20,863 1,044
