Dimensionamento de aço | Consideração dos esforços internos a partir do cálculo da torção com empenamento (7 GDL)

O módulo Torção com empenamento (7 graus de liberdade) oferece-lhe várias opções. Por exemplo, pode realizar o cálculo de estruturas de barras e pórticos no RFEM e no RSTAB considerando o empenamento da secção. Pode considerar os esforços internos resultantes (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω) na verificação da tensão equivalente do dimensionamento de aço. Nota: Esta função ainda não está disponível para as normas de dimensionamento AISC 360-16 e GB 50017.

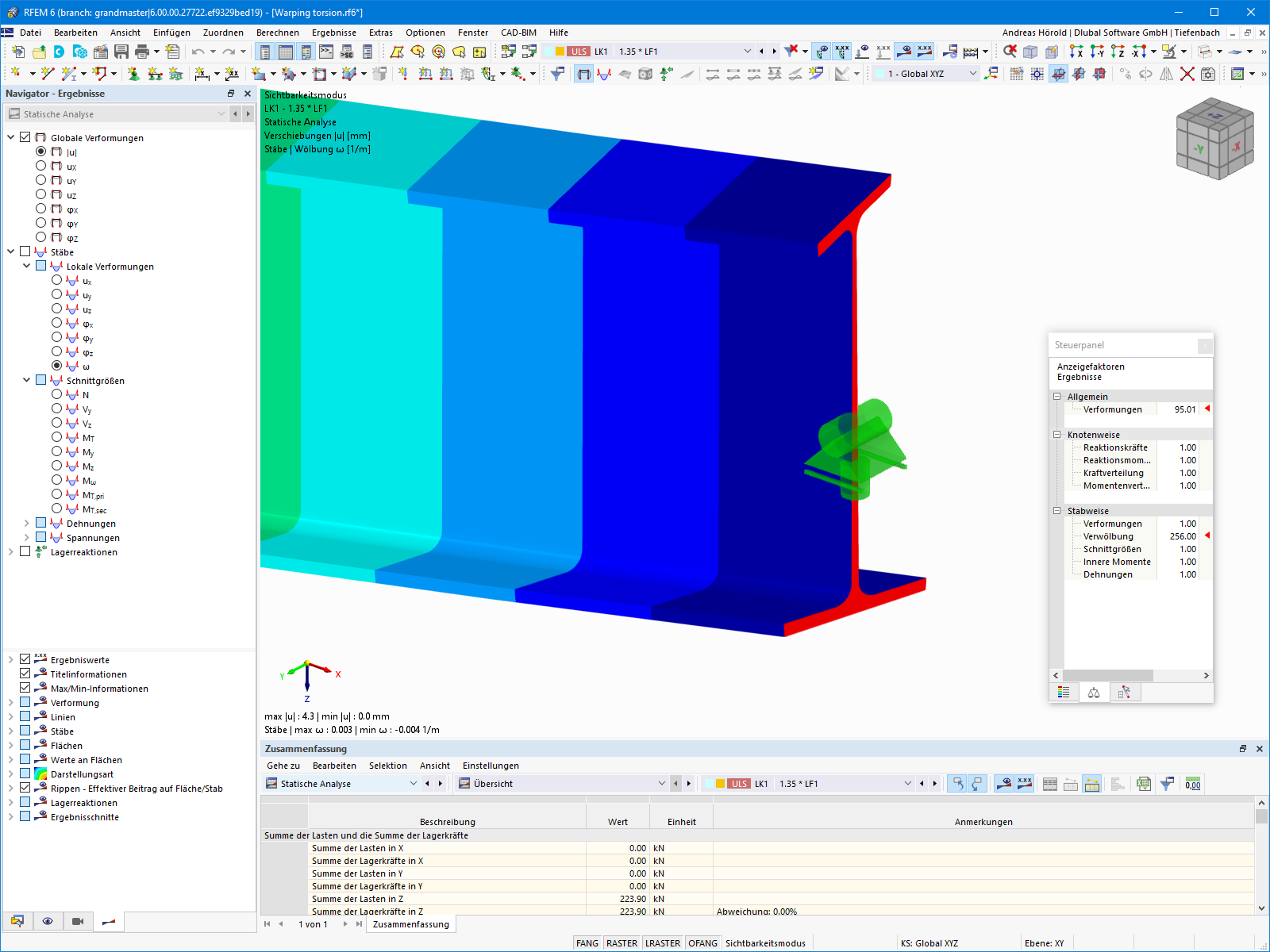

Empenamento da secção e consideração dos esforços internos no dimensionamento de aço devido a torção com empenamento.
