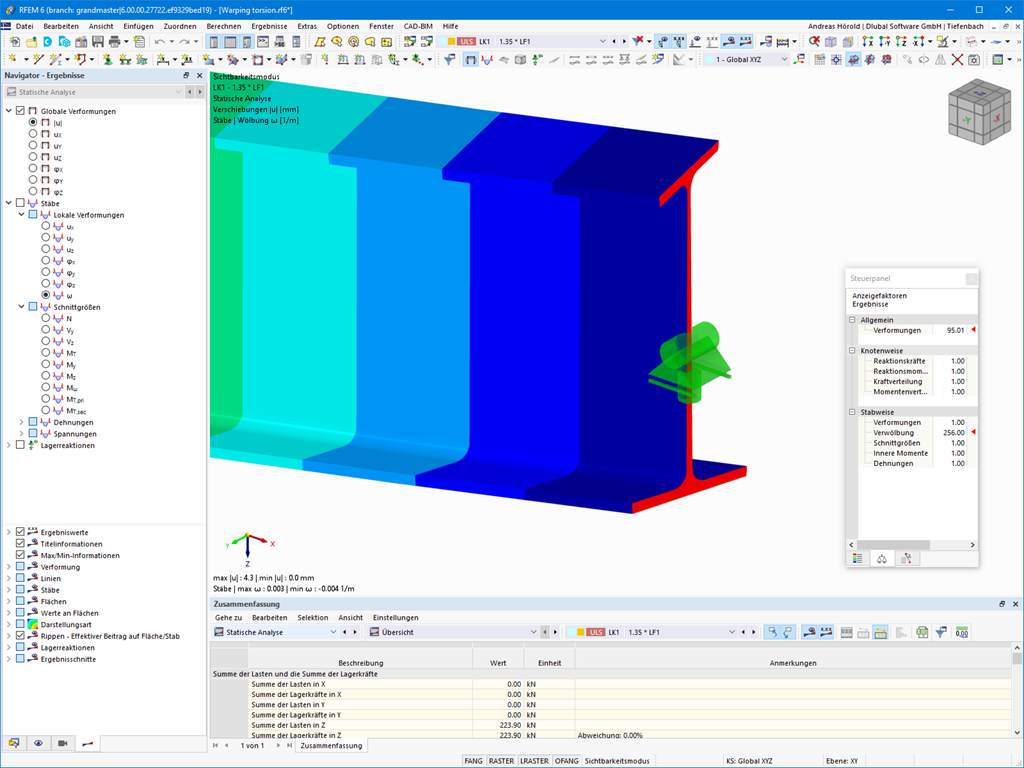

El complemento Alabeo por torsión (7 GDL) le ofrece una amplia gama de nuevas opciones. Por ejemplo, puede realizar el cálculo de estructuras de barras en RFEM y RSTAB, teniendo en cuenta el alabeo de la sección. Puede considerar los esfuerzos internos resultantes (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω) en el análisis de la tensión equivalente del cálculo de acero. Tenga en cuenta: Esta función no está disponible actualmente para las normas de cálculo AISC 360-16 y GB 50017.
Cálculo de acero | Consideración de los esfuerzos internos del cálculo con alabeo torsional (7 grados de libertad)
Enlaces
¿Tiene alguna pregunta?
Duración: 00:46:17 min
Base de datos de conocimientos
Duración: 00:01:30 min
Duración: 01:11:29 min
Duración: 00:01:39 min
Preguntas frecuentes (FAQ)
Duración: 00:00:34 min
Duración: 01:27:14 min
Duración: 01:33:03 min
Característica del producto
Duración: 00:00:42 min
Duración: 00:52:56 min
Para la capacidad de servicio de una estructura, las deformaciones no deben sobrepasar ciertos valores límite. Este artículo describe un ejemplo que muestra cómo analizar la flecha de barras utilizando los complementos de cálculo y dimensionamiento de Dlubal.
Con el complemento Cálculo de acero, puede diseñar componentes estructurales de acero en caso de incendio utilizando los métodos de cálculo simples según el Eurocódigo 3. La temperatura del componente en el momento de la verificación de diseño se puede determinar automáticamente según las curvas de temperatura-tiempo especificadas en la norma. Además de considerar un revestimiento para la protección contra incendios, también es posible tener en cuenta las propiedades beneficiosas de la galvanización en caliente.
La viga armada es una opción económica para la construcción de grandes luces. La viga de chapa de acero de sección en I normalmente tiene un alma de gran canto para maximizar su capacidad a cortante y separación de alas, pero un alma delgada para minimizar el peso propio. Debido a su gran relación altura-espesor (h/tw ), es posible que se necesiten rigidizadores transversales para rigidizar el alma esbelta.
Comprender la rigidez de las conexiones de acero es crucial en el diseño estructural. A menudo, las conexiones se tratan como estrictamente articuladas o rígidas, pero esto puede conducir a diseños poco económicos o incluso peligrosos. Explore cómo el complemento Uniones de acero de Dlubal Software para RFEM ayuda a verificar la rigidez de las conexiones y el momento resistente, asegurando diseños más seguros y económicos.
En el complemento Cálculo de acero, puede aplicar un valor para secciones conformadas en frío según EN 1993-1-3, que realiza el análisis de estabilidad y el cálculo de secciones según los apartados 6.1.2 - 6.1.5 y 6.1.8 - 6.1.10.
Ir al vídeo explicativo
Al realizar un cálculo según EN 1993‑1‑3, es posible representar gráficamente una forma de modo para el pandeo distorsional de una sección y para las secciones de RSECTION.
La forma del modo también se puede generar en RSECTION 1 para las secciones de la biblioteca.
- Cálculo de flechas y comparación con los valores límite normativos o ajustados manualmente
- Consideración de una contraflecha (imperfección de curvatura inicial) para el análisis de flechas
- Son posibles diferentes valores límite, dependiendo del tipo de situación de proyecto
- Ajuste manual de las longitudes de referencia y segmentación por dirección
- Cálculo de flechas relacionadas con la estructura inicial o con la estructura deformada
- Comprobaciones de diseño adicionales dependiendo de la norma de diseño seleccionada (por ejemplo, limitación del respiro del alma según EN 1993-2)
- Visualización gráfica de resultados integrada en RFEM/RSTAB; por ejemplo, la razón de tensiones de un valor límite, la deformación o el pandeo
- Integración completa de los resultados en el informe de RFEM/RSTAB
En RFEM/RSTAB, tiene la opción de generar y luego calcular la carga o las combinaciones de resultados necesarias para el estado límite de servicio. Puede seleccionar estas situaciones de proyecto en el complemento Cálculo de acero para la comprobación de flechas. Los valores de deformación calculados se determinan en consecuencia en cada posición de una barra, dependiendo de la curvatura inicial y el sistema de referencia especificados. Finalmente, puede comparar estos valores de deformación con los valores límite.
¿Sabía que ...? Puede especificar el valor límite de deformación individualmente para cada componente estructural en la opción Configuración de capacidad de servicio. Definir la deformación máxima en función de la longitud de referencia como valor límite admisible. Al definir los apoyos de cálculo, puede segmentar los componentes para determinar la longitud de referencia correspondiente automáticamente para cada dirección de diseño.
En función de la posición de los apoyos de cálculo asignados, la distinción entre vigas y voladizos se realiza automáticamente, por lo que el valor límite se puede determinar en consecuencia.
¿Es posible utilizar el método general según EN 1993-1-1, 6.3.4 para calcular componentes estructurales con una sección asimétrica en el complemento Cálculo de acero para RFEM 6 o RSTAB 9?
Me gustaría analizar estructuras temporales. ¿Qué programas recomienda?
¿Qué programas y complementos son adecuados para el cálculo y dimensionamiento de estructuras de acero?
Mis resultados para el cálculo con torsión de alabeo son inverosímiles. ¿Cuál podría ser el motivo?
No puedo analizar una sección de UPN sometida a doble flexión en el programa. ¿Es posible hacer esto en el programa?
¿Dónde puedo encontrar los materiales para los Anejos Nacionales correspondientes en RFEM 6 y RSTAB 9?
