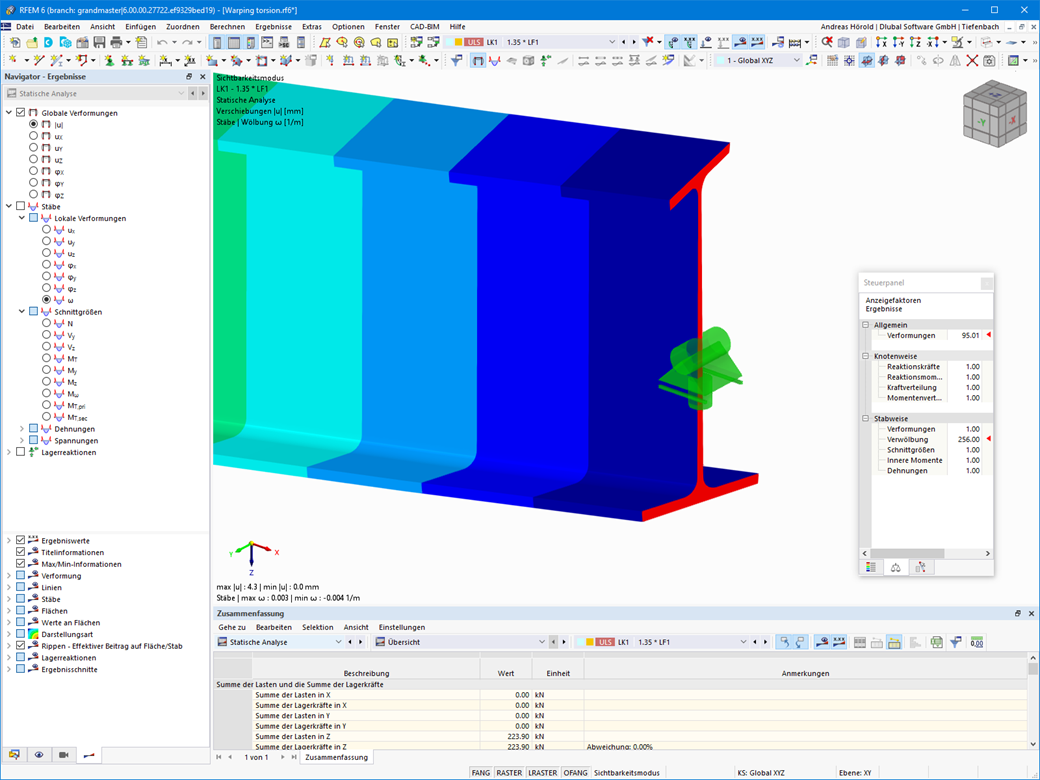

Rozszerzenie Skręcanie skrępowane (7 stopni swobody) oferuje szereg nowych opcji. W programach RFEM i RSTAB można na przykład przeprowadzić obliczenia konstrukcji prętowych z uwzględnieniem deplanacji przekroju. Wypadkowe siły wewnętrzne (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω) można uwzględnić w analizie naprężeń równoważnych dla konstrukcji stalowych. Powiadomienia Funkcja ta nie jest obecnie dostępna dla norm projektowych AISC 360-16 i GB 50017.
Projektowanie konstrukcji stalowych | Uwzględnienie sił wewnętrznych z obliczeń przy użyciu rozszerzenia Skręcanie skrępowane (7 stopni swobody)
Odnośniki
Czy mają Państwo jakieś pytania?
Długość: 00:46:17 min
Długość: 00:01:30 min
Długość: 01:13:37 min
Długość: 01:11:29 min
Wydarzenie
Długość: 01:27:55 min
Długość: 00:01:39 min
Funkcja produktu
Długość: 00:00:42 min
Długość: 00:52:56 min
Ze względu na użyteczność konstrukcji odkształcenia nie mogą przekraczać określonych wartości granicznych. Przykład pokazuje, w jaki sposób można zweryfikować ugięcie prętów za pomocą modułów dodatkowych.
Rozszerzenie Projektowanie konstrukcji stalowych umożliwia wymiarowanie stalowych elementów konstrukcyjnych na wypadek pożaru, z zastosowaniem prostych metod obliczeniowych, zgodnie z Eurokodem 3. Temperatura elementu w chwili wykrycia może być określana automatycznie na podstawie krzywych temperatura-czas określonych w normie. Oprócz uwzględnienia okładzin przeciwpożarowych można również wziąć pod uwagę korzystne właściwości cynkowania ogniowego.
Blachownica to ekonomiczny wybór w przypadku konstrukcji o dużych rozpiętościach. Blachownica o przekroju dwuteowym ma zazwyczaj głęboki środnik, aby zmaksymalizować jego nośność na ścinanie i rozstaw pasów, oraz cienki środnik, aby zminimalizować ciężar własny. Ze względu na duży stosunek wysokości do grubości (h/tw ) może być konieczne zastosowanie usztywnień poprzecznych w celu usztywnienia smukłości środnika.
Zrozumienie sztywności połączeń stalowych ma kluczowe znaczenie w projektowaniu konstrukcji. Połączenia są często traktowane jako połączenia sztywno lub sztywno przegubowe, co może prowadzić do ich nieekonomicznych lub nawet niebezpiecznych obliczeń. Dowiedz się, w jaki sposób program Dlubal Software' i rozszerzenie Połączenia stalowe pomagają weryfikować sztywność połączeń i nośność na zginanie, dzięki czemu obliczenia są bezpieczniejsze i bardziej ekonomiczne.
W rozszerzeniu Projektowanie konstrukcji stalowych można przeprowadzić kontrolę obliczeń stateczności i przekrojów profili formowanych na zimno według EN 1993-1-3, zgodnie z punktami 6.1.2 - 6.1.5 i 6.1.8 - 6.1.10.
Przejdź do filmu
Podczas wymiarowania zgodnie z EN 1993-1-3, możliwe jest przedstawienie graficzne postaci własnej wyboczenia dystorsyjnego przekroju oraz dla przekrojów RSECTION.
Kształt postaci własnej można również wyprowadzić w RSECTION 1 dla przekrojów z biblioteki.
- Obliczanie ugięć i porównanie z normatywnymi lub ręcznie dostosowanymi wartościami granicznymi
- Uwzględnienie wygięcia wstępnego w analizie ugięcia
- W zależności od typu sytuacji obliczeniowej możliwe są różne wartości graniczne
- Ręczne dostosowywanie długości odniesienia i segmentacji według kierunku
- Obliczanie ugięć w odniesieniu do konstrukcji początkowej lub do konstrukcji odkształconej
- Dalsze szczegółowe obliczenia w zależności od wybranej normy obliczeniowej (np. ograniczenie oddychania środnika zgodnie z EN 1993-2)
- Graficzne wyświetlanie wyników zintegrowane z RFEM/RSTAB; na przykład stopień wykorzystania wartości granicznej, odkształcenie lub ugięcie
- Pełna integracja wyników z protokołem wydruku programu RFEM/RSTAB
W programie RFEM/RSTAB istnieje możliwość wygenerowania, a następnie obliczenia kombinacji obciążeń lub wyników wymaganych dla stanu granicznego użytkowalności. Sytuacje obliczeniowe można wybrać do analizy ugięć w rozszerzeniu Projektowanie konstrukcji stalowych. Obliczone wartości odkształceń są odpowiednio określane w każdym miejscu pręta, w zależności od określonego wygięcia wstępnego i układu odniesienia. Na koniec można porównać te wartości odkształceń z wartościami granicznymi.
Czy wiecie, że...? Wartość graniczną deformacji można określić indywidualnie dla każdego elementu konstrukcyjnego w Konfiguracja stanu granicznego użytkowalności. Jako dopuszczalną wartość graniczną należy zdefiniować maksymalne odkształcenie w zależności od długości odniesienia. Poprzez zdefiniowanie podpór obliczeniowych można podzielić komponenty na segmenty w celu automatycznego określenia odpowiedniej długości odniesienia dla każdego kierunku obliczeń.
W zależności od położenia przydzielonych podpór obliczeniowych, rozróżnienie między belkami i wspornikami jest dokonywane automatycznie, dzięki czemu można odpowiednio określić wartość graniczną.
Czy można zastosować metodę ogólną zgodnie z EN 1993-1-1, 6.3.4 do wymiarowania elementów konstrukcyjnych o niesymetrycznym przekroju w module dodatkowym Projektowanie konstrukcji stalowych RFEM 6 lub RSTAB 9?
Chciałbym przeprowadzić analizę konstrukcji tymczasowych. Jakie programy polecacie?
Jakie programy i rozszerzenia są odpowiednie do obliczeń i wymiarowania konstrukcji stalowych?
Moje wyniki dla obliczeń ze skręcaniem skrępowanym są nieprawdopodobne. Jaka może być tego przyczyna?
Nie mogę w programie zanalizować przekroju UPN poddanego podwójnemu zginaniu. Czy można to zrobić w programie?
Gdzie znajdę materiały do odpowiednich załączników krajowych w programie RFEM 6 i RSTAB 9?
