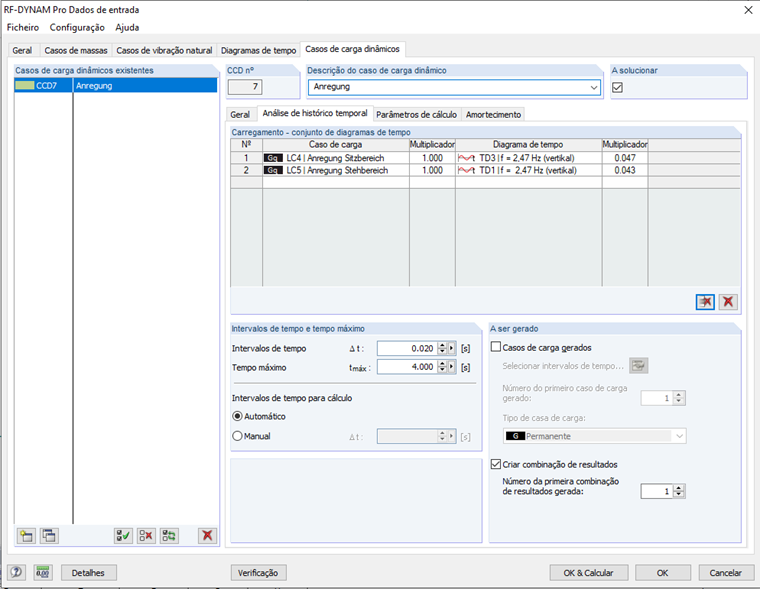

As tabelas de resultados do módulo adicional RF-DYNAM Pro não mostram as tensões dos sólidos. Para apresentar as tensões e os esforços internos, é necessário exportar os resultados para um caso de carga ou uma combinação de resultados. Depois, pode ver os resultados num caso de carga ou numa combinação de resultados, como habitualmente.
Pergunta
Existe alguma opção para apresentar as tensões de um modelo de sólido após uma análise dinâmica de histórico de tempo?
