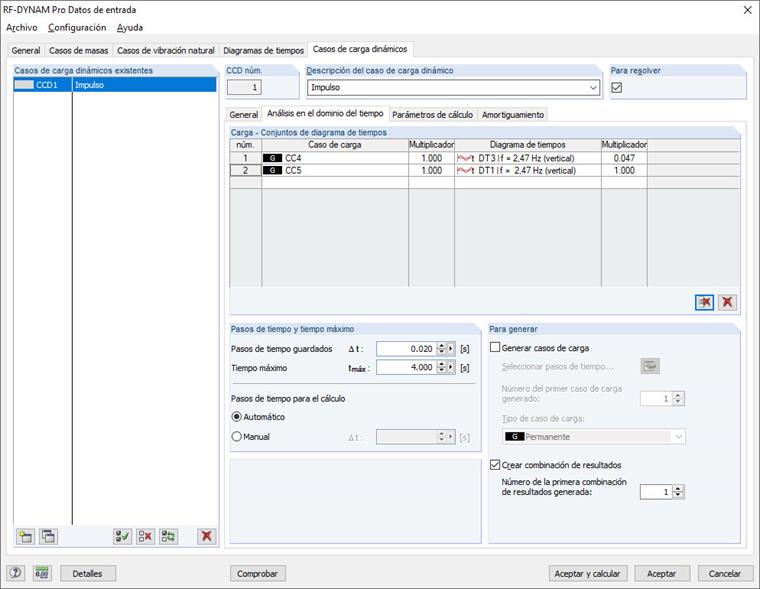

Las tablas de resultados del módulo adicional RF-DYNAM Pro no muestran las tensiones para sólidos. Para mostrar las tensiones y esfuerzos internos, es necesario exportar los resultados a un caso de carga o combinación de resultados. Luego, puede ver los resultados en un caso de carga o una combinación de resultados como de costumbre.
Pregunta
¿Hay alguna opción para mostrar las tensiones para un modelo sólido después de un análisis dinámico del historial del tiempo?
