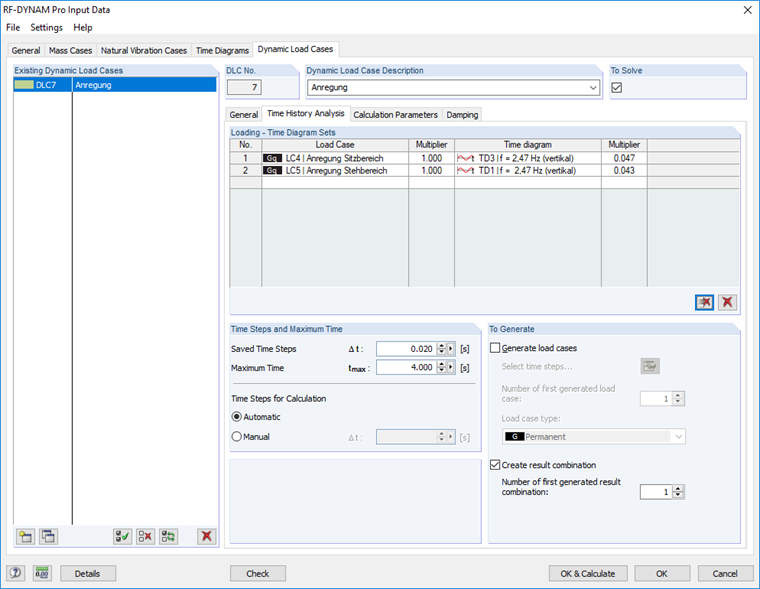

Les contraintes des solides ne sont pas affichées dans les tableaux de résultats du module RF-DYNAM Pro. Pour afficher les contraintes et les efforts internes, exportez les résultats dans un cas de charge ou une combinaison de résultats. Vous pouvez ensuite consulter les résultats dans un cas de charge ou une combinaison de résultats selon la procédure habituelle.
Question
Comment afficher les contraintes d'un modèle de solide après une analyse dynamique de l'historique de temps ?
