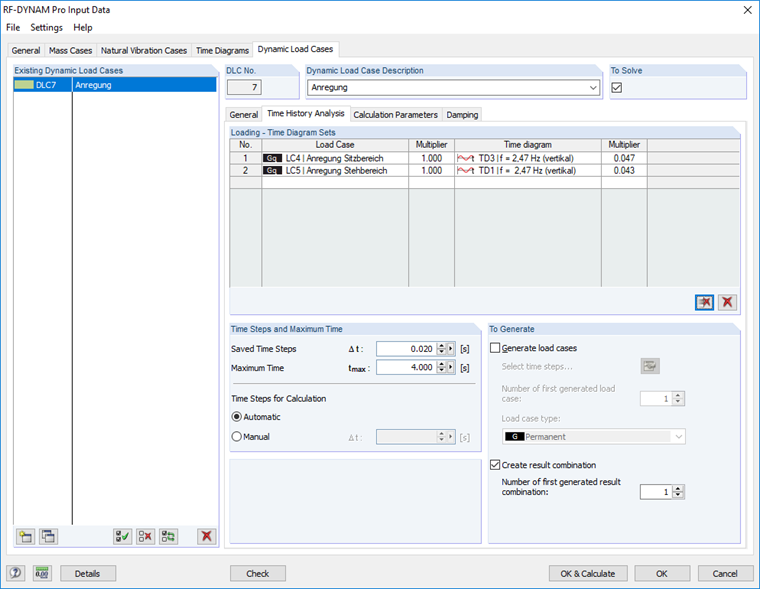

В таблицах результатов дополнительного модуля RF-DYNAM Pro напряжения для тел не отображаются. Чтобы отобразить напряжения и внутренние силы, необходимо экспортировать результаты в загружение или в расчетное сочетание. Затем можно в обычном режиме просмотреть результаты для загружения или расчетного сочетания.
Вопрос
Можно ли как-то отобразить напряжения в твердотельной модели после динамического анализа изменений во времени?
