Ve výsledkových tabulkách přídavného modulu RF-DYNAM Pro se napětí pro tělesa nezobrazí. Pro zobrazení napětí a vnitřních sil je třeba výsledky exportovat do některého zatěžovacího stavu nebo do kombinace výsledků. Výsledky si potom obvyklým způsobem můžeme prohlédnout v zatěžovacím stavu nebo v kombinaci výsledků.
Dotaz

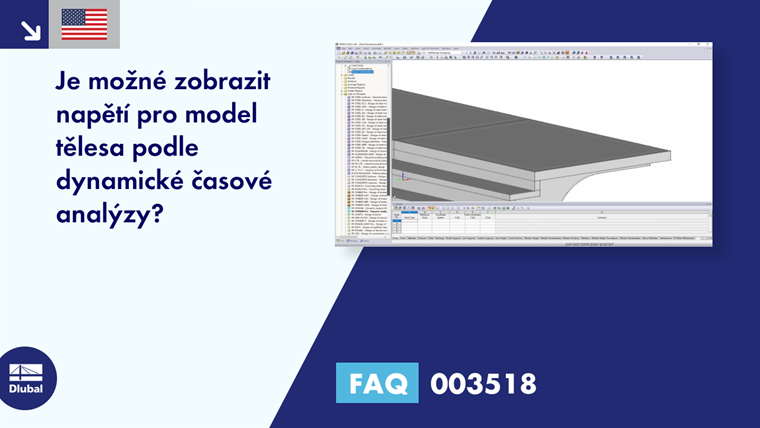

Je možné zobrazit napětí pro model tělesa podle dynamické časové analýzy?
