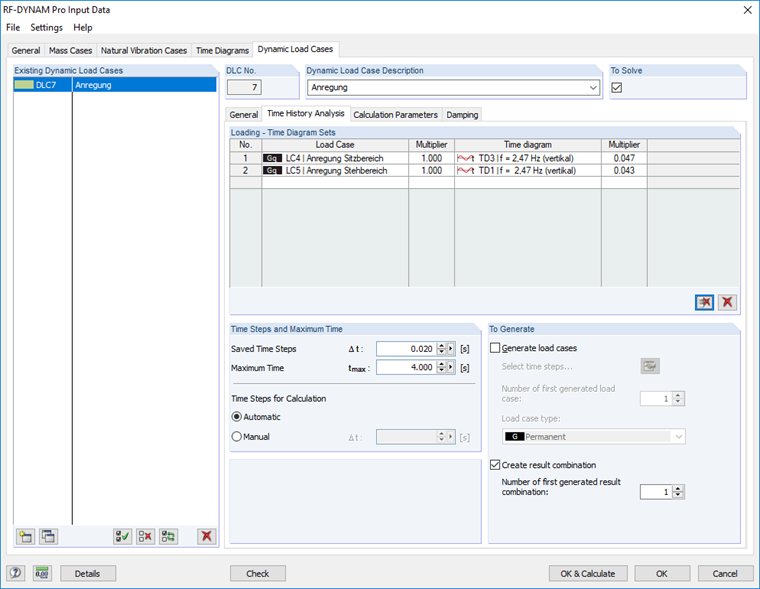

Le tabelle dei risultati del modulo aggiuntivo RF‑DYNAM Pro non mostrano le tensioni per i solidi. Per visualizzare le tensioni e le forze interne, è necessario esportare i risultati in un caso di carico o in una combinazione di risultati. Quindi, è possibile visualizzare i risultati in un caso di carico o in una combinazione di risultati come al solito.
Domanda
Esiste un'opzione per visualizzare le tensioni per un modello solido dopo un'analisi time history dinamica?
