Cálculo de assentamento e exportação das constantes de mola de apoio no RF-/FOUNDATION Pro

Ativei o cálculo de assentamento no FOUNDATION Pro, mas não consigo exportar as rigidezes determinadas dos apoios nodais. Warum nicht?

Resposta:

Com a configuração padrão do cálculo de assentamento no RF‑/FOUNDATION Pro, a placa de fundação é analisada como uma "laje elástica".

Der Export der Lager-Federkonstanten aus RF-/FUND Pro steht aber nur dann zur Verfügung, wenn zuvor die Berechnung als "starre Platte" durchgeführt wurde.

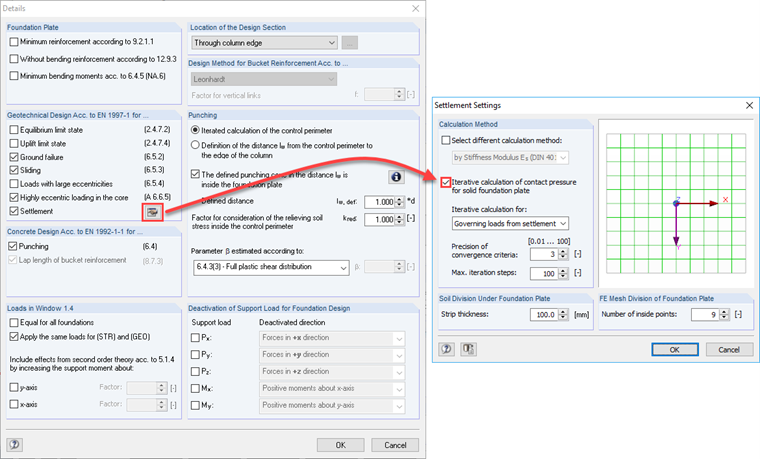

Öffnen Sie hierzu die "Details" und die "Einstellungen für die Setzungsberechnung" und wählen Sie dort die "Iterative Berechung der Sohlspannung unter Ansatz einer starren Fundamentplatte" aus. Ver Figura 01.

Configurações detalhadas para o cálculo de assentamento
1 Configurações detalhadas para o cálculo de assentamento

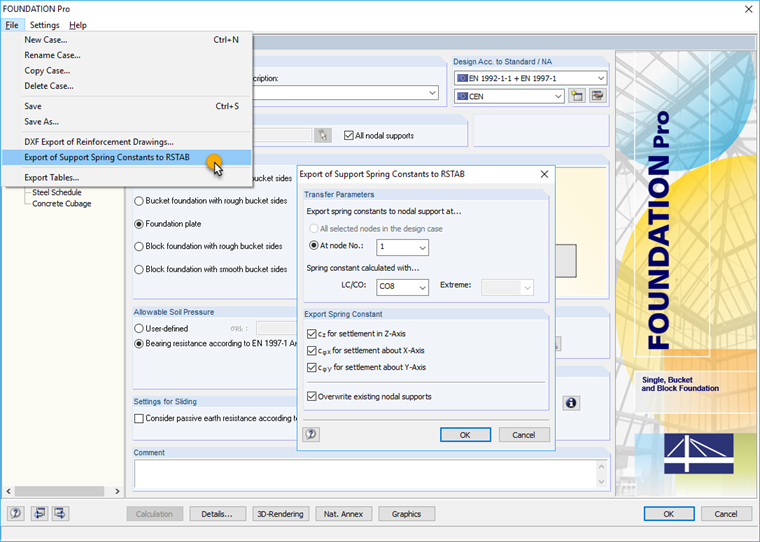

Nach der Berechnung unter Ansatz einer starren Fundamentplatte steht die Option für den Export der Lager-Federkonstanten im Datei-Menü von RF-/FUND Pro zur Verfügung. Ver Figura 02.

Comando para exportar constantes de mola de apoio
2 Comando para exportar constantes de mola de apoio

Autor

O Eng. Kieloch dá apoio técnico a clientes e é responsável pelo desenvolvimento na área das estruturas de betão armado.
