Distribuição de carga correta para diferentes disposições de barras

Ao gerar cargas com disposição diferente das barras no plano de carga, recebo valores de carga incorretos. Warum wird die Last nicht korrekt verteilt?

Resposta:

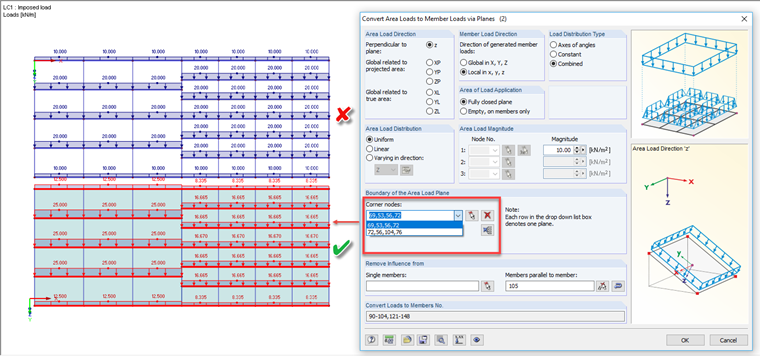

Se, por exemplo, tem uma grelha com diferente espaçamento da grelha em algumas áreas, não pode utilizar o gerador de carga com apenas um plano de carga de superfície definido. Die Last würde ansonsten entsprechend der Größe der Flächenlastebene ermittelt und auf alle (außer den Randstäben) Stäbe mit gleicher Lastgröße aufgebracht (siehe Bild, oberer Bereich).

Teilt man die Flächenlast jedoch in mehrere Abschnitte auf (Dialogabschnitt "Abgrenzung der Flächenlastebene"), so wird die Last korrekt verteilt. Im Bild ist diess im unteren Bereich dargestellt.

FAQ 002595
EN-US | Sinalizador faq
[PT] FAQ 002595 | Ao gerar cargas com diferentes disposições de barras dentro do plano de carga, obtenho ...
Gerar cargas de superfície em secções
Gerar cargas de superfície em secções
