Aviso para adição incorreta de casos de carga na combinação de resultados

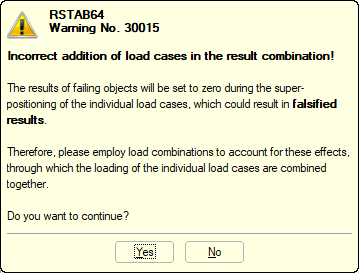

Após utilizar o módulo DYNAM Pro, recebo o seguinte aviso durante o cálculo: "Unzulässige Addition von Lastfällen in einer Ergebniskombination!" Was bedeutet das?

Resposta:

A mensagem sobre a adição incorreta dos casos de carga deve ser considerada como um indicativo: Sie erscheint, sobald Lastfälle eines nichtlinearen System (z. B. mit Zugstäben) in einer EK überlagert werden.

Letztendlich kann je Lastfall ein anderes statisches System vorliegen, da unterschiedliche Stäbe wirksam sind. In DYNAM Pro wird Ihr System bei Verwendung des Antwortspektrenverfahren linearisiert. Daher erscheint diese Meldung immer, wenn nichtlineare Elemente im Modell existieren.

Adição incorreta de casos de carga na combinação de resultados
Adição incorreta de casos de carga na combinação de resultados
