moduł dodatkowy RSTAB 8 STEEL NTC-DF

Moduł dodatkowy STEEL NTC-DF przeprowadza analizę stanu granicznego nośności i użytkowalności prętów i prętów ciągłych zgodnie z normą NTC-RCDF (2004), Konstrukcje metalowe przekrojów (norma meksykańska).

Obejmuje on analizę stateczności dla wyboczenia, zwichrzenia i zwichrzenia wraz z automatycznym określaniem obciążeń krytycznych i momentów krytycznych zwichrzenia. Ponadto moduł oferuje opcje optymalizacji przekrojów, szeroką gamę dostępnych przekrojów i obszerną dokumentację wyników.

Wymiarowanie prętów stalowych zgodnie z NTC-RCDF 2004 (norma meksykańska)

Ogółem: 3

RF-/STEEL NTC-DF | Funkcje

Obliczanie przekrojów prętów i zbiorów prętów przy obciążeniu rozciąganiem, ściskaniem, zginaniem, ścinaniem, skręcaniem i kombinacją sił wewnętrznych
Analiza stateczności przy wyboczeniu, wyboczeniu skrętnym i giętno-skrętnym
Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów wyboczeniowych dla ogólnych obciążeń i warunków podparcia za pomocą specjalnego programu MES (analizy wartości własnych) zintegrowanego w module
Alternatywne obliczenia analityczne krytycznego momentu wyboczeniowego dla sytuacji standardowych
Możliwość zastosowania osobnych podpór bocznych do prętów ciągłych
Automatyczna klasyfikacja przekroju
Obliczenia w stanie granicznym użytkowalności (ugięcie)
Optymalizacja przekroju
Szeroki wybór przekrojów, takich jak dwuteowniki walcowane, ceowniki, teowniki, kątowniki, profile zamknięte prostokątne i okrągłe, pręty okrągłe, teowniki symetryczne i niesymetryczne, teowniki parametryczne, kątowniki oraz wiele innych.
Przejrzyście rozmieszczone okna wprowadzania i wyników
Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
Różne opcje filtrowania i sortowania wyników, w tym wyświetlanie wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
Okno wyników dla smukłości pręta (opcjonalnie) i głównych sił wewnętrznych
Wykaz części z parametrami masy i masy
Pełna integracja z programem RFEM/RSTAB

Praca z modułem RF-/STEEL NTC-DF

Najpierw należy wybrać przypadki obciążeń, kombinacje obciążeń i kombinacje wyników, które mają zostać obliczone. W programie RFEM/RSTAB konieczne jest również wprowadzenie danych dotyczących materiałów, obciążeń i kombinacji zgodnie z założeniami obliczeniowymi określonymi w normie NTC-RCDF (2004). Biblioteka programu RFEM/RSTAB zawiera już materiały odpowiednie dla norm meksykańskich i amerykańskich.

Dalsze specyfikacje obejmują wstępne ustawienie bocznych podpór pośrednich, długości efektywnych i innych parametrów obliczeniowych specyficznych dla normy. W przypadku prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody każdego węzła pośredniego pojedynczych prętów. Specjalne narzędzie MES określa następnie obciążenia krytyczne i momenty wymagane do analizy stateczności w takich sytuacjach.

W połączeniu z programem RFEM/RSTAB, możliwe jest domyślne uwzględnienie wpływu obliczeń ogólnych według analizy drugiego rzędu. Alternatywnie można tworzyć efekty analizy drugiego rzędu za pomocą współczynników powiększenia.

RF-/STEEL NTC-DF | Wyniki

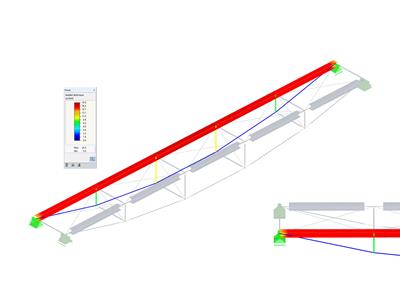

Pierwsza tabela przedstawia maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku, grupy i kombinacji obciążeń.

Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Wszystkie wyniki pośrednie wzdłuż prętów można wyświetlić w dowolnym miejscu. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.

Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
