Dimensionamento de barras de aço segundo a NTC-RCDF 2004 (norma mexicana)
RF-STEEL NTC-DF | Funcionalidades
- Verificação de secções de barras e conjuntos de barras para tração, compressão, flexão, corte, torção e esforços internos combinados
- Verificações de estabilidade à encurvadura, à encurvadura por torção e à encurvadura por flexão-torção
- Determinação automática das cargas de encurvadura críticas e do momento crítico de encurvadura por flexão-torção através de um programa de MEF especial integrado (determinação de valores próprios) para carregamento e condições de apoio gerais
- Cálculo analítico alternativo do momento de encurvadura por flexão-torção crítico para situações padrão
- Possibilidade de aplicação de um apoio lateral discreto para barras contínuas
- Classificação automática de secções
- Verificação do estado limite de utilização (flecha)
- Otimização de secções.
- Grande variedade de perfis disponíveis, tais como perfis em I laminados, perfis em U, perfis em T, cantoneiras, perfis ocos retangulares e redondos, varões, perfis de cantoneiras assim como perfis em I e em T parametrizados simétricos e assimétricos. muitos outros.
- Tabelas de entrada e saída bem organizadas
- Documentação de resultados detalhada com referências às equações de verificação utilizadas da norma
- Várias opções para filtrar e ordenar resultados, incluindo resultados ordenados por barras, secções, posições x ou por casos de cargas, combinações de cargas e combinações de resultados
- Tabela de resultados para esbeltezas de barras (opcional) e esforços internos determinantes
- Lista de peças com dados de peso e volume
- Integração perfeita no RFEM/RSTAB
Trabalhar com o RF-/STEEL NTC-DF
Em primeiro lugar, o utilizador decide quais os casos de carga, as combinações de carga e as combinações de resultados que pretende dimensionar. A entrada de dados no RFEM/RSTAB relativa a materiais, cargas e combinações de cargas tem de ser feita em conformidade com o conceito de dimensionamento da norma mexicana NTC-RCDF (2004). A biblioteca de materiais do RFEM/RSTAB já disponibiliza os materiais apropriados para as normas do México e dos Estados Unidos.

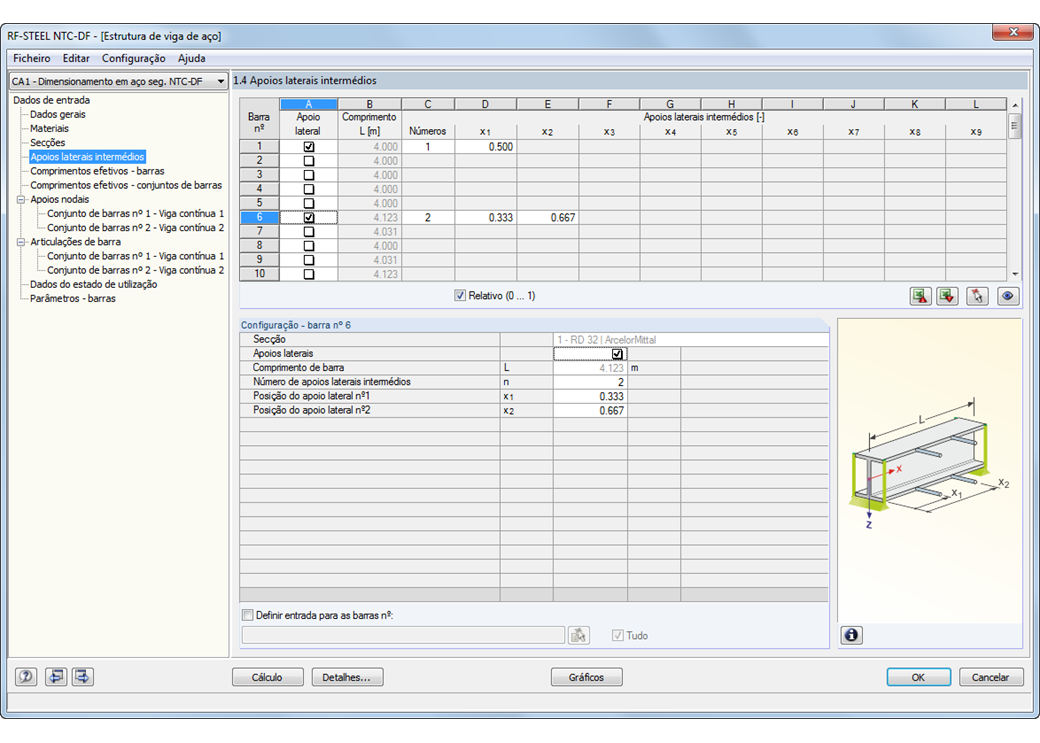

Nos seguintes passos, podem ser ajustadas as configurações predefinidas para os apoios laterais intermédios, os comprimentos efetivos e outros parâmetros de dimensionamento específicos da norma. No caso de serem utilizadas barras contínuas, é possível definir condições de apoio e excentricidades individuais para cada nó intermédio das barras singulares. Depois, uma ferramenta especial de MEF determina as cargas críticas e os momentos necessários para a análise de estabilidade nestas situações.
Em conjunto com o RFEM/RSTAB, é possível considerar por defeito a influência de um cálculo geral de acordo com a análise de segunda ordem. Em alternativa, é possível ter em consideração os efeitos de acordo com a análise de segunda ordem pelos coeficientes de majoração.
RF-STEEL NTC-DF | Resultados

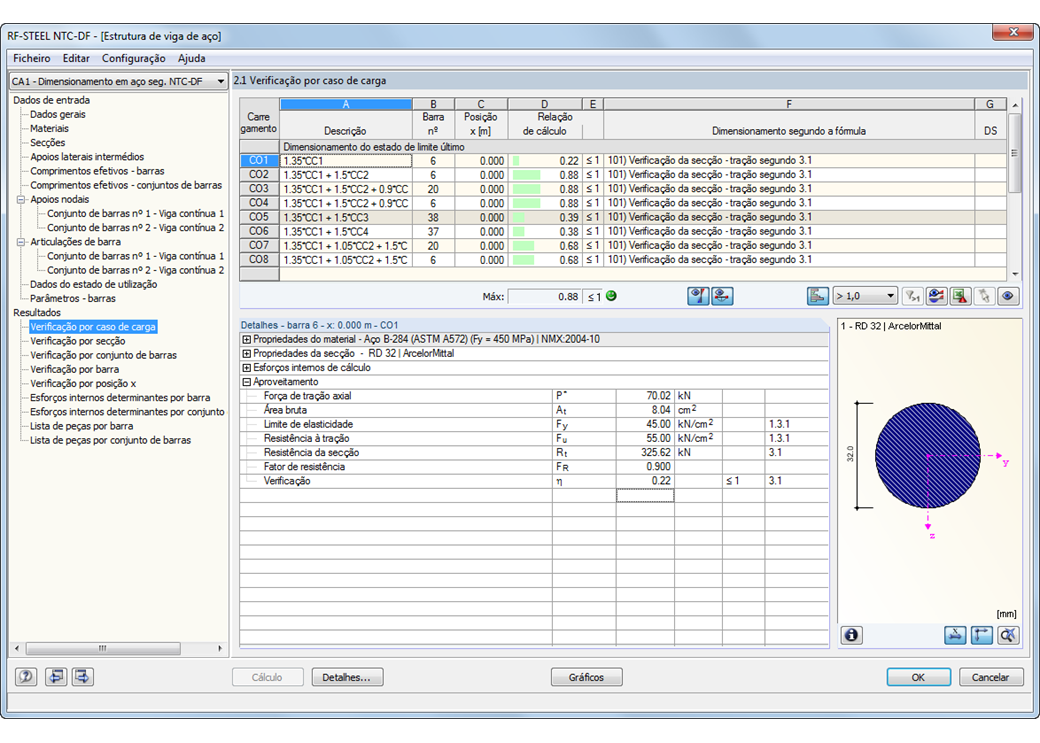

A primeira tabela de resultados mostra a relação de cálculo máxima com a respetiva verificação para cada caso de carga (combinação de cargas/combinação de resultados) dimensionado.
Nas seguintes janelas de resultados, são exibidos todos os resultados detalhados por temas em menus de árvore extensíveis. É possível representar todos os resultados intermédios ao longo da barra em qualquer posição. Desta maneira, é possível ter a perceção exata de como o módulo efetua as verificações individuais.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
