Přídavný modul STEEL NTC-DF pro RSTAB 8

• Posouzení prutů a sad prutů na tah, tlak, ohyb, smyk, torzi a kombinované vnitřní síly
• Stabilitní analýza vzpěru, vzpěru zkroucením a vzpěru
• Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
• Alternativní analytický výpočet kritického momentu pro prostorový vzpěr ve standardních situacích
• Volitelné použití příčných podpor jednotlivých sledu prutů
• Automatická klasifikace průřezů
• Posouzení mezního stavu použitelnosti (průhyb)
• Optimalizace průřezu.
• Široká škála dostupných průřezů, jako jsou válcované I-profily, U-profily, T-profily, úhelníky, obdélníkové a kruhové duté profily, kulaté tyče, symetrické a asymetrické, parametrické I-, T-profily a úhelníky mnoho dalších.
• Přehledně uspořádané vstupní tabulky a tabulky výsledků
• Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
• Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
• Tabulky výsledků pro štíhlosti prutů a rozhodující vnitřní síly
• Výkaz materiálu včetně údajů o hmotnosti a objemu
• Úplná integrace do programu RFEM/RSTAB

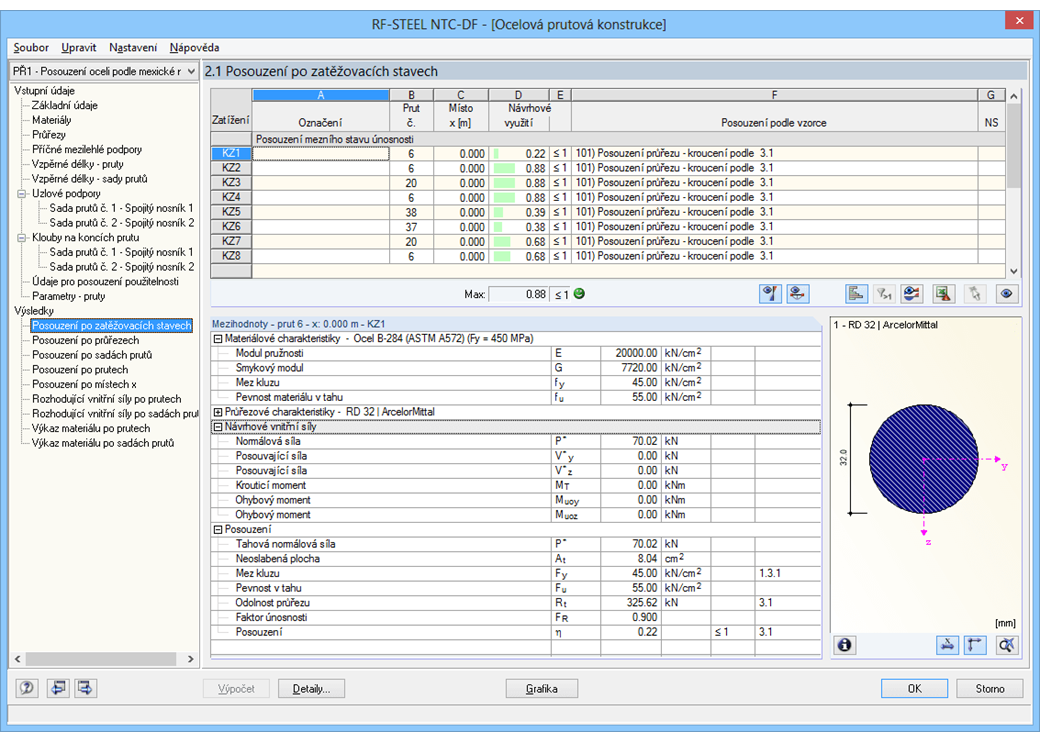

První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav (kombinaci zatížení/výsledků).

Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.

Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit.
