Moduł dodatkowy STEEL BS dla RSTAB 8

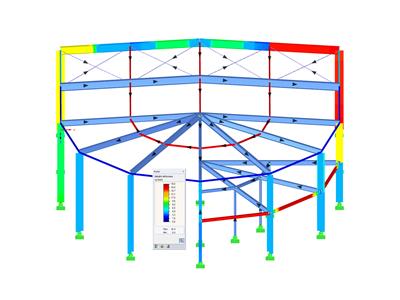

Moduł dodatkowy STEEL BS służy do wymiarowania prętów i zbiorów prętów z uwzględnieniem stanu granicznego nośności i użytkowalności zgodnie z normami BS 5950-1:2000 (norma brytyjska) i BS EN 1993-1-1 (Eurokod 3: załącznik brytyjski).

Wymiarowanie prętów stalowych zgodnie z BS 5950-1:2000 (norma brytyjska) lub BS EN 1993-1-1 (EC 3: Załącznik brytyjski)

Ogółem: 3

RF-STEEL BS (en) | Funkcje

Obliczenia na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
Analiza stateczności dla wyboczenia giętnego i zwichrzenia
Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów wyboczeniowych dla ogólnych obciążeń i warunków podparcia za pomocą specjalnego programu MES (analizy wartości własnych) zintegrowanego w module
Możliwość zastosowania oddzielnych podpór bocznych do belek
Automatyczna klasyfikacja przekroju
Analiza deformacji (użytkowalność)
Optymalizacja przekroju
Dostępna jest szeroka gama przekrojów, takich jak dwuteowniki walcowane, ceowniki, prostokątne profile zamknięte, kątowniki, podwójne kątowniki (ułożenie pasa na pasie), teowniki. Przekroje spawane: Dwuteowe (symetryczne i asymetryczne względem mocnej osi), ceowniki (symetryczne względem mocnej osi), prostokątne przekroje zamknięte (symetryczne i asymetryczne względem mocnej osi), kątowniki, rury okrągłe i pręty okrągłe
Przejrzyście ułożone tabele wyników
Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
Różne opcje filtrowania i sortowania wyników, w tym wyświetlanie wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
Wykaz części z parametrami masy i masy
Pełna integracja z programem RFEM/RSTAB
Jednostki metryczne i anglosaskie

Praca z modułem RF-/STEEL BS

Dane dotyczące materiału, obciążeń i kombinacji obciążeń muszą zostać wprowadzone w programie RFEM/RSTAB zgodnie z założeniami obliczeniowymi podanymi w normie BS 5950 lub w Eurokodzie. Biblioteka programu RFEM/RSTAB zawiera już odpowiednie materiały dla BS 5950.

RFEM/RSTAB automatycznie tworzy odpowiednie kombinacje obciążeń zgodne z normą BS 5950 lub z Eurokodem 3. Wszystkie kombinacje można jednak utworzyć również ręcznie w programie RFEM/RSTAB. W module RF-/STEEL BS wybiera się najpierw pręty i zbiory prętów, które mają zostać obliczone, a także przypadki obciążeń, kombinacje obciążeń i kombinacje wyników.

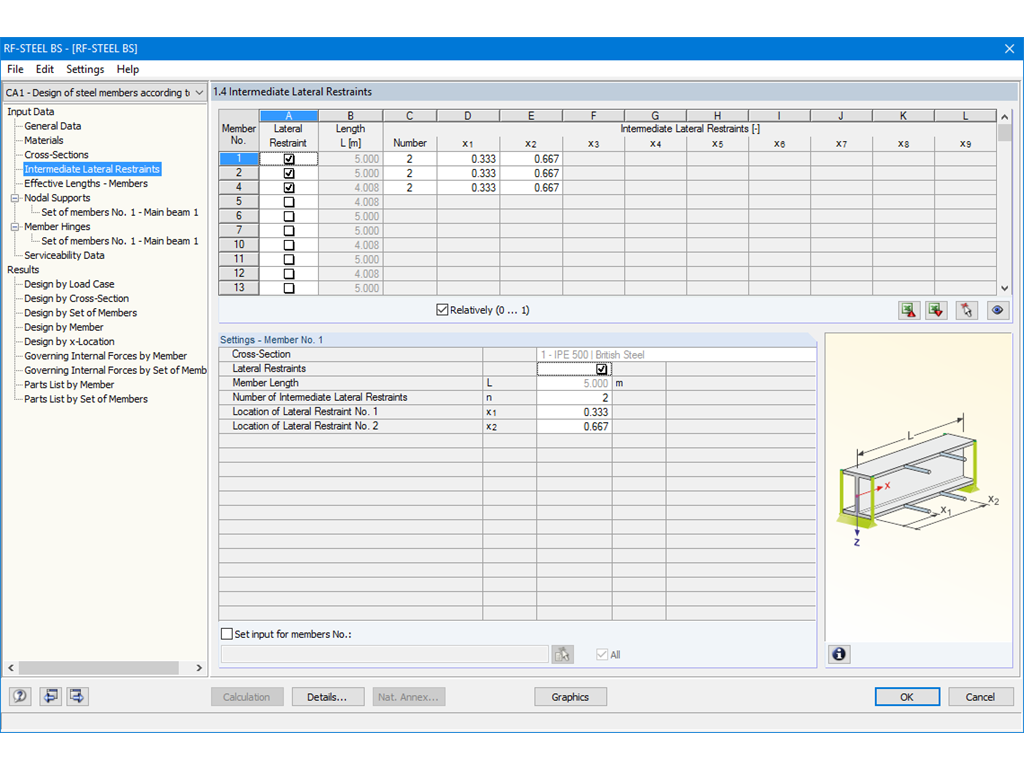

W dalszych krokach można dostosować wstępnie zdefiniowane ustawienia dla bocznych podpór pośrednich i długości efektywnych. W przypadku prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody każdego węzła pośredniego pojedynczych prętów. Specjalne narzędzie MES określa następnie obciążenia krytyczne i momenty wymagane do analizy stateczności w takich sytuacjach.

RF-STEEL BS (en) | Wyniki

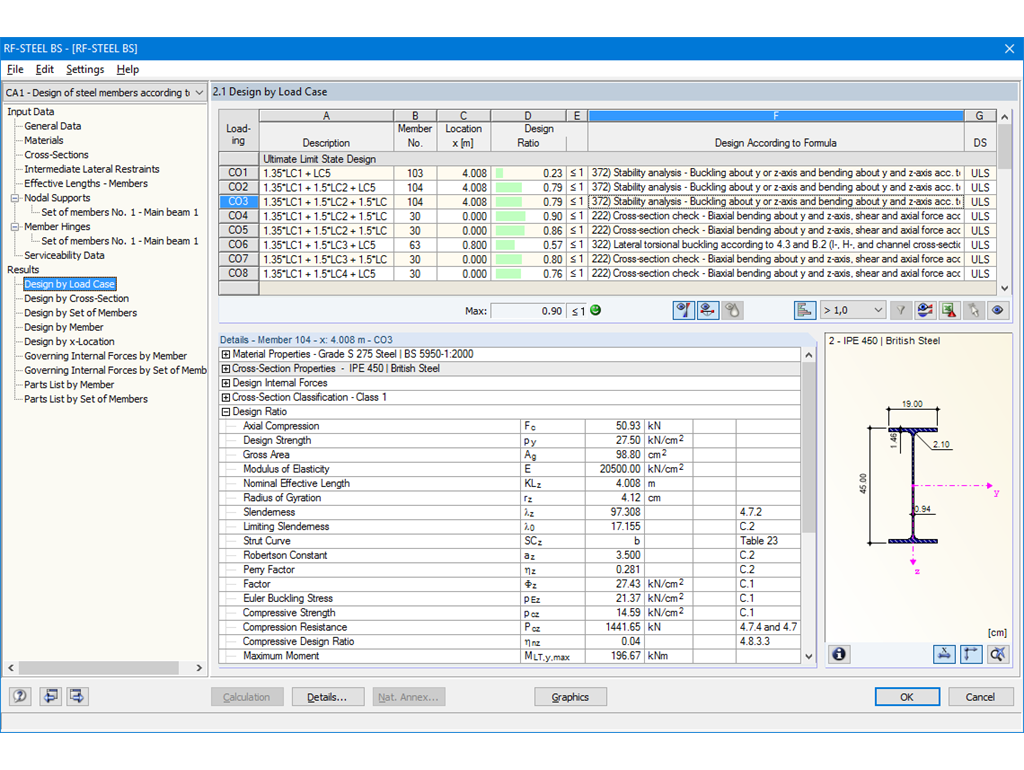

Pierwsza tabela przedstawia maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku, grupy i kombinacji obciążeń.

Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Wszystkie wyniki pośrednie wzdłuż prętów można wyświetlić w dowolnym miejscu. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.

Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
