- Obliczenia na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
- Analiza stateczności dla wyboczenia giętnego i zwichrzenia
- Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów wyboczeniowych dla ogólnych obciążeń i warunków podparcia za pomocą specjalnego programu MES (analizy wartości własnych) zintegrowanego w module
- Możliwość zastosowania oddzielnych podpór bocznych do belek
- Automatyczna klasyfikacja przekroju
- Analiza deformacji (użytkowalność)
- Optymalizacja przekroju
- Dostępna jest szeroka gama przekrojów, takich jak dwuteowniki walcowane, ceowniki, prostokątne profile zamknięte, kątowniki, podwójne kątowniki (ułożenie pasa na pasie), teowniki. Przekroje spawane: Dwuteowe (symetryczne i asymetryczne względem mocnej osi), ceowniki (symetryczne względem mocnej osi), prostokątne przekroje zamknięte (symetryczne i asymetryczne względem mocnej osi), kątowniki, rury okrągłe i pręty okrągłe
- Przejrzyście ułożone tabele wyników
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników, w tym wyświetlanie wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
- Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
- Wykaz części z parametrami masy i masy
- Pełna integracja z programem RFEM/RSTAB
- Jednostki metryczne i anglosaskie
RF-STEEL BS (en) | Funkcje
![Wprowadzenie utwierdzenia pośredniego w środku pręta 1](/pl/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![KB 001875 | AISC 341-22 Wymiarowanie pręta zginającego w RFEM 6](/pl/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![KB 001761 | ...](/pl/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![KB 001767 | AISC 341-16 Wymiarowanie prętów zginających w RFEM 6](/pl/webimage/034944/3400296/11.png?mw=512&hash=34cee10711e3f971f820be435910cf1365277cb9)

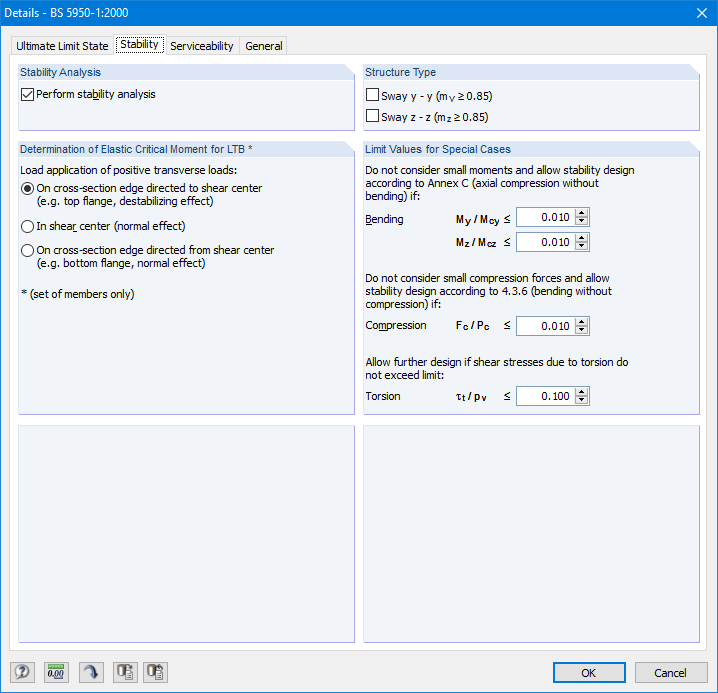

![Detaileinstellungen zur Bemessung](/pl/webimage/007107/1591757/000179-en-png-png.png?mw=512&hash=ee75637d07333d9249715e1b20de4edb6f00bcb8)
- Obliczenia na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
- Analiza stateczności dla wyboczenia giętnego i zwichrzenia
- Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów wyboczeniowych dla ogólnych obciążeń i warunków podparcia za pomocą specjalnego programu MES (analizy wartości własnych) zintegrowanego w module
- Możliwość zastosowania oddzielnych podpór bocznych do belek
- Automatyczna klasyfikacja przekroju
- Analiza deformacji (użytkowalność)
- Optymalizacja przekroju
- Dostępna jest szeroka gama przekrojów, takich jak dwuteowniki walcowane, ceowniki, prostokątne profile zamknięte, kątowniki, podwójne kątowniki (ułożenie pasa na pasie), teowniki. Przekroje spawane: Dwuteowe (symetryczne i asymetryczne względem mocnej osi), ceowniki (symetryczne względem mocnej osi), prostokątne przekroje zamknięte (symetryczne i asymetryczne względem mocnej osi), kątowniki, rury okrągłe i pręty okrągłe
- Przejrzyście ułożone tabele wyników
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników, w tym wyświetlanie wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
- Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
- Wykaz części z parametrami masy i masy
- Pełna integracja z programem RFEM/RSTAB
- Jednostki metryczne i anglosaskie
![Nachweise lastfallweise](/pl/webimage/007109/1591820/000181-en-png-png.png?mw=512&hash=0ca91bf3730fb915264945af5279757dfddfb1d6)
Pierwsza tabela przedstawia maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku, grupy i kombinacji obciążeń.
Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Wszystkie wyniki pośrednie wzdłuż prętów można wyświetlić w dowolnym miejscu. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.
Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
![Seitliche Lagerungen](/pl/webimage/007108/1591789/000180-en-png-png.png?mw=512&hash=3a14e7d8dc5e04d59a5915152c901358fd0dbd5e)
Dane dotyczące materiału, obciążeń i kombinacji obciążeń muszą zostać wprowadzone w programie RFEM/RSTAB zgodnie z założeniami obliczeniowymi podanymi w normie BS 5950 lub w Eurokodzie. Biblioteka programu RFEM/RSTAB zawiera już odpowiednie materiały dla BS 5950.
RFEM/RSTAB automatycznie tworzy odpowiednie kombinacje obciążeń zgodne z normą BS 5950 lub z Eurokodem 3. Wszystkie kombinacje można jednak utworzyć również ręcznie w programie RFEM/RSTAB. W module RF-/STEEL BS wybiera się najpierw pręty i zbiory prętów, które mają zostać obliczone, a także przypadki obciążeń, kombinacje obciążeń i kombinacje wyników.
W dalszych krokach można dostosować wstępnie zdefiniowane ustawienia dla bocznych podpór pośrednich i długości efektywnych. W przypadku prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody każdego węzła pośredniego pojedynczych prętów. Specjalne narzędzie MES określa następnie obciążenia krytyczne i momenty wymagane do analizy stateczności w takich sytuacjach.
![Funkcja 002820 | Graniczne odkształcenie plastyczne dla spoin](/pl/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W konfiguracji granicznej dla wymiarowania połączenia stalowego istnieje możliwość modyfikacji granicznego odkształcenia plastycznego dla spoin.
