STEEL BS: Posouzení podle BS 5950-1 nebo BS EN 1993-1-1

Přídavný modul pro RSTAB 8

Jak Vám mohu pomoci?

Máte nějaké dotazy ohledně produktů společnosti Dlubal nebo potřebujete pomoc při výběru toho správného pro váš projekt?

Jsem tu, abych vám pomohl. Můžete mě snadno kontaktovat prostřednictvím kontaktních možností uvedených níže.

Těším se na vaši zprávu!

Ing. Petr Míchal

Prodej a marketing, péče o zákazníky

+420 227 203 203

[email protected] Položit individuální dotaz

Ceny

Přídavný modul STEEL BS pro RSTAB 8

Přídavný modul STEEL BS provádí posouzení ocelových prutů a sad prutů na mezní stav únosnosti a mezní stav použitelnosti podle norem BS 5950‑1:2000 (britská norma) a BS EN 1993‑1‑1 (Eurokód 3: Britská příloha).

Posouzení ocelových prutů podle BS 5950-1:2000 (britská norma) nebo BS EN 1993-1-1 (EC 3: britská příloha)

Celkový počet: 3

RF-STEEL BS | Základní funkce

Posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly
Posouzení stability pro prostorový vzpěr a klopení
Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
Možnost použití nespojitých příčných podpor pro nosníky
Automatická klasifikace průřezů
Posouzení mezního stavu použitelnosti (průhyb)
Optimalizace průřezu.
K dispozici je široká škála průřezů, jako jsou válcované I-profily, C-profily, obdélníkové duté profily, úhelníky, dvojité úhelníky (uspořádání pásnice na pásnici), T-profily. Svařované profily: I-profily (symetrický, asymetrický kolem hlavní osy), U-profily (symetrické kolem hlavní osy), obdélníkové duté průřezy, úhelníky, kulaté trubky a kulaté tyče
Členěné výsledkové tabulky
Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
Výkaz materiálu včetně údajů o hmotnosti a objemu
Úplná integrace do programu RFEM/RSTAB
Metrické a imperiální jednotky

Práce s RF-/STEEL BS

Údaje o materiálu, zatíženích a kombinacích zatížení je třeba zadat v programu RFEM/RSTAB v souladu s koncepcí posouzení podle BS 5950 (resp. Eurokódu). Databáze materiálů v programu RFEM/RSTAB již obsahuje příslušné materiály pro BS 5950 a Eurokód.

Program RFEM/RSTAB umožňuje automaticky vytvářet odpovídající kombinace zatížení podle NS 5950 (případně podle Eurokódu). Všechny kombinace lze také vytvořit ručně v programu RFEM/RSTAB. Přídavný modul RF-/STEEL BS vyžaduje posouzení prutů a sad prutů, zatěžovacích stavů, kombinací zatížení a kombinací výsledků.

V dalších krocích je možné upravit původní nastavení pro mezilehlé podpory proti příčnému posunutí a vzpěrné délky. V případě sledu prutů je možné definovat individuální podporové podmínky a excentricity každého vnitřního uzlu jednotlivých prutů. Speciální nástroj MKP pak stanoví kritická zatížení a momenty potřebné pro posouzení stability v těchto situacích.

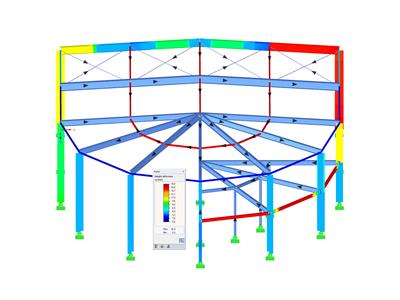

RF-STEEL BS | Výsledky

První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav (kombinaci zatížení/výsledků).

Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.

Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit.
