Analiza wyboczenia giętno-skrętnego prętów według analizy drugiego rzędu (MES)
RF-FE-LTB (en) | Funkcje
- Pełna integracja z RFEM/RSTAB, w tym import wszystkich istotnych obciążeń
- Ogólna analiza naprężeń ze skręcaniem skrępowanym według metody sprężysto-sprężystej
- Analiza stateczności płaskich prętów ciągłych na wyboczenie i zwichrzenie
- Określenie współczynnika obciążenia krytycznego, a tym samym Mcr lub Ncr (współczynnik może być użyty w RF-/LTB do obliczeń el/pl)
- Analiza zwichrzenia dowolnego przekroju (również przekroje SHAPE-THIN)
- Wymiarowanie prętów i zbiorów prętów z zastosowanym skręcaniem (np. belka podsuwnicowa)
- Opcjonalne określenie współczynnika obciążenia granicznego (współczynnik obciążenia krytycznego)
- Wyświetlanie postaci własnych i postaci skręcania na renderowanym przekroju
- Szeroki wybór narzędzi do definiowania paneli usztywniających i ograniczeń obrotu (np. blachy faliste, płatwie, stężenia)
- Łatwe określanie nieciągłych sprężystości, takich jak sprężyny osnowy z płyt czołowych lub sprężyny obrotowe z słupów
- Graficzny wybór punktów przyłożenia obciążenia na przekroju (pas górny, środek ciężkości, pas dolny lub dowolny inny punkt)
- Dowolne rozmieszczenie mimośrodowych podpór węzłowych i liniowych na przekroju
- Wyznaczanie wartości przechyłu lub wygięcia wstępnego za pomocą analizy wartości własnych
- Specjalne zwolnienia deplanacyjne stosowane do definiowania warunków deplanacji w przejściach
RF-FE-LTB (en) | Wprowadzanie danych
Po wprowadzeniu modelu w programie RFEM/RSTAB można otworzyć moduł dodatkowy RF-/FE-LTB. W tym miejscu można zdefiniować pręty ciągłe i przypadki obciążeń lub kombinacje, które mają zostać obliczone w jednym przypadku obliczeniowym.
Pręty ciągłe można wybrać również graficznie. Materiały i przekroje stosowane w programie RFEM/RSTAB są już wstępnie ustawione, ale w razie potrzeby można je dostosować. W tym celu dostępne są obszerne biblioteki.
RF-/FE-LTB | Opcje wprowadzania
Przejrzyste i łatwe w użyciu opcje w poszczególnych oknach wprowadzania ułatwiają odwzorowanie układu konstrukcyjnego:
Podpory węzłowe
- Typ podpory każdego węzła można edytować.
- W każdym węźle można zdefiniować usztywnienie osnowy. Sprężyna deplanacyjna jest określana automatycznie na podstawie parametrów wejściowych.
Sprężyste podłoże prętowe
- W przypadku sprężystego podłoża prętowego stałe sprężystości można wprowadzić ręcznie.
- Alternatywnie, można użyć różnych opcji, aby zdefiniować sprężystość obrotową i translacyjną w panelu usztywniającym.
Sprężyny na końcach prętów
- RF-/FE-LTB automatycznie oblicza stałe sprężystości. W oknach dialogowych i szczegółowych rysunkach można przedstawiać sprężynę translacyjną za pomocą elementu łączącego, sprężystość obrotową za pomocą pręta łączącego lub usztywnienie deplanacyjne (dostępne typy: blacha czołowa, ceownik, kątownik, słup łączący, część wspornikowa).
Przeguby prętowe
- Jeżeli dla zbioru prętów w programie RFEM/RSTAB nie zostały zdefiniowane zwolnienia, można je zdefiniować bezpośrednio w module dodatkowym RF-/FE-LTB.
Strefy obciążeń
- Obciążenia węzłowe i prętowe wybranych przypadków obciążeń i kombinacji są wyświetlane w osobnych oknach. Tam można je edytować, usuwać lub dodawać pojedynczo.
Imperfekcja
- RF-/FE-LTB automatycznie stosuje imperfekcje poprzez skalowanie najmniejszego wektora własnego.
RF-FE-LTB (en) | analiza statyczna
Zgodnie z DIN 18800, część 2, obliczenia są przeprowadzane osobno dla wyboczenia giętnego i zwichrzenia. Wyboczenie giętne jest zazwyczaj przeprowadzane w płaszczyźnie szkieletowej za pomocą analizy naprężeń konstrukcji płaskiej według teorii drugiego rzędu, z uwzględnieniem obciążeń obliczeniowych i odkształceń wstępnych.
Analiza zwichrzenia jest przeprowadzana na podstawie metody sprężysto-sprężystej, przy wykorzystaniu zdefiniowanych warunków brzegowych i obciążeń, pojedynczego pręta oddzielonego od całej konstrukcji.
RF-/FE-LTB wyszukuje decydującą postać zniszczenia na podstawie współczynnika obciążenia krytycznego, opisującego wyboczenie giętne, skrętne i giętno-skrętne lub kombinację wszystkich postaci zniszczenia, w zależności od modelu i przyłożonego obciążenia. Następnie moduł przeprowadza ponowne obliczenia w celu uzyskania wymaganych argumentów.
Od ustawień szczegółowych zależy, czy współczynnik obciążenia krytycznego zostanie obliczony z powodu utraty stateczności (pod warunkiem, że materiał jest zdefiniowany przez właściwości nieskończenie sprężyste) czy z ograniczeniem naprężeń.
W razie potrzeby można dostosować rozmiar elementów skończonych. Można również zmodyfikować częściowy współczynnik bezpieczeństwa γM. W RF-/FE-LTB parametry iteracji są wstępnie ustawione do obliczeń wszystkich popularnych modeli, ale mogą być dostosowywane indywidualnie.
RF-FE-LTB (en) | Wyniki
Po zakończeniu obliczeń wyświetlane są odkształcenia, siły wewnętrzne, reakcje podporowe oraz naprężenia. Ponieważ moduł uwzględnia skręcanie nieskrępowane, dostępne są również wykresy bimomentu zwichrzeniowego oraz głównego i drugorzędnego momentu skręcającego. W analizie stateczności imperfekcje są wykorzystywane podczas obliczeń i określane są współczynniki obciążenia krytycznego, które można wykorzystać do określenia Mki i Nki.

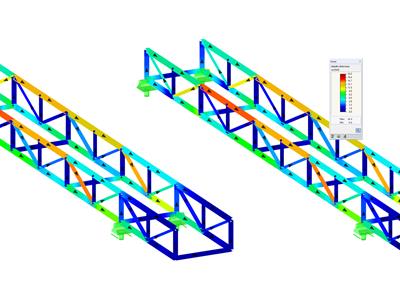

Wartości wyników w tabelach pokazywane są zawsze wraz z odpowiednią grafiką przekroju . W modelu analitycznym programu RFEM/RSTAB, wartości te są wyświetlane w różnych kolorach. Przydzielone kolory i wartości można modyfikować.
Wykresy, pokazujące rozkład wyników na pręcie lub zbiorze prętów, pozwalają na ich dokładną ocenę. Oprócz tego można wyświetlać każdą wartość pośrednią. Na koniec, istnieje możliwość wyeksportowania wszystkich tabel do MS Excel lub do pliku CSV. Wszystkie specyfikacje wymagane podczas eksportu definiuje się w osobnym menu dla transferu danych.
