Módulo adicional para o RSTAB 8
FE-LTB

• Integração total no RFEM/RSTAB com importação de todas as cargas relevantes
• Verificação geral de tensões com torção de empenamento de acordo com o método elástico/elástico
• Verificações de estabilidade à encurvadura e à encurvadura por flexão-torção de barras contínuas planas
• Determinação do fator de carga crítico, ou seja, de MKi ou NKi (este fator pode ser utilizado no RF-/LTB para a verificação el/pl)

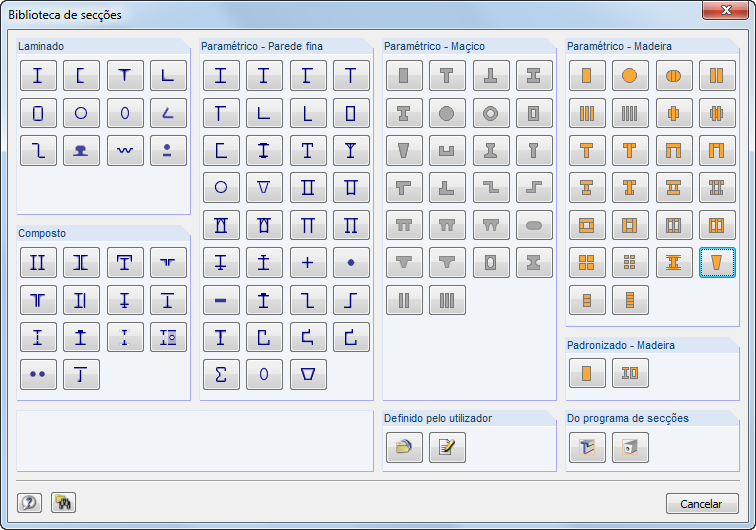

• Verificação da encurvadura por flexão-torção para todo o tipo de perfis (também para perfis do SHAPE-THIN)
• Verificação de barras e conjuntos de barras com torção aplicada (por exemplo, vigas de ponte rolante)
• Determinação opcional do fator para capacidade de carga última (fator de carga de encurvadura crítica)
• Representação de formas próprias e modos de torção no perfil
• Ferramentas extensas de apoio para determinação de zonas de corte e apoios rotacionais (por exemplo, de chapas trapezoidais, madres, contraventamentos)
• Determinação confortável de molas discretas como, por exemplo, molas de empenamento de placas de extremidade ou molas de rotação de pilares
• Seleção gráfica do ponto de aplicação da carga na secção (corda superior, centro de massa, corda inferior ou outro ponto qualquer)
• Disposição livre de apoios excêntricos de ponto e de linha no perfil
• Determinação do valor de uma pré-rotação ou contra-flecha através de uma análise de valores próprios
• Articulações de empenamento especiais para definição das condições de empenamento em transições

As configurações de detalhes simples e extensas nas janelas de entrada facilitam a representação do sistema estrutural:

Apoios de nós e comprimentos efetivos

• É possível editar o tipo de apoio de cada nó individual.
• Em cada nó pode ser definido um reforço de empenamento. A mola de empenamento resultante é determinada automaticamente através dos parâmetros de entrada.

Fundações elásticas de barras

• Para fundações elásticas de barras, é possível introduzir as constantes de mola manualmente.
• Em alternativa, podem ser utilizadas as configurações de opções extensas e claras para definição da mola de rotação e translação a partir de uma zona de corte.

Molas de extremidade de barras

• RF-/FE-LTB calcula as respetivas constantes de mola automaticamente. É possível utilizar os diálogos com imagens de detalhes para representar uma mola de translação através de um elemento de ligação, uma mola de rotação através de um pilar ligado ou um reforço de empenamento (tipos para seleção: perfil em U, cantoneira, pilar de ligação, parcela em consola).

Articulações de barra

• Para o caso de ainda não terem sido definidas articulações de extremidade de barras no RFEM/RSTAB, é também possível defini-las no módulo.

Dados de carga

• As cargas de nós e de barras para os casos e as combinações de cargas selecionados para o cálculo são representados em janelas separadas. Aí, podem ser editadas, eliminadas e completadas individualmente.

Imperfeições

• As imperfeições são aplicadas automaticamente pelo RF-/FE-LTB, através de uma escala aplicada às formas próprias mais baixas.

Após o cálculo, o RF-/FE-LTB apresenta as deformações, os esforços internos, as forças de apoio e as tensões. Como o programa considera a torção de empenamento, estão também disponíveis os diagramas do bimomento de empenamento, assim como dos momentos de torção primário e secundário. Para as verificações de estabilidade, o RF-/FE-LTB considera imperfeições durante o cálculo e determina os fatores de carga crítica que podem ser utilizados para_Mki e_Nki.

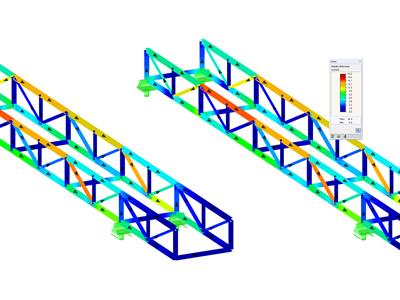

Os valores dos resultados nas tabelas são sempre apresentados juntamente com o respetivo gráfico da secção. No RFEM/RSTAB, os diversos resultados são destacados no modelo estrutural através de diferentes cores. As cores e as atribuições de valores podem ser alteradas.

Através da representação dos diagramas de resultados no conjunto de barras, é garantida uma avaliação específica. É também possível representar todos os valores intermédios. Todas as tabelas podem ser exportadas para o MS Excel ou para um ficheiro CSV. As especificações de exportação necessárias são definidas num menu de transferência.
