As configurações de detalhes simples e extensas nas janelas de entrada facilitam a representação do sistema estrutural:
Apoios de nós e comprimentos efetivos
- É possível editar o tipo de apoio de cada nó individual.
- Em cada nó pode ser definido um reforço de empenamento. A mola de empenamento resultante é determinada automaticamente através dos parâmetros de entrada.
Fundações elásticas de barras
- Para fundações elásticas de barras, é possível introduzir as constantes de mola manualmente.

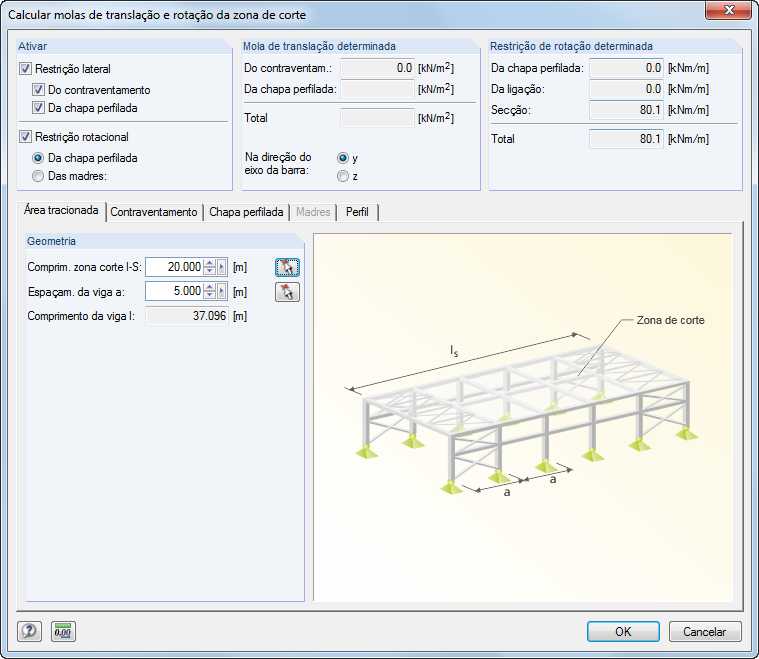

- Em alternativa, podem ser utilizadas as configurações de opções extensas e claras para definição da mola de rotação e translação a partir de uma zona de corte.
Molas de extremidade de barras
- RF-/FE-LTB calcula as respetivas constantes de mola automaticamente. É possível utilizar os diálogos com imagens de detalhes para representar uma mola de translação através de um elemento de ligação, uma mola de rotação através de um pilar ligado ou um reforço de empenamento (tipos para seleção: perfil em U, cantoneira, pilar de ligação, parcela em consola).
Articulações de barra
- Para o caso de ainda não terem sido definidas articulações de extremidade de barras no RFEM/RSTAB, é também possível defini-las no módulo.
Dados de carga
- As cargas de nós e de barras para os casos e as combinações de cargas selecionados para o cálculo são representados em janelas separadas. Aí, podem ser editadas, eliminadas e completadas individualmente.
Imperfeições
- As imperfeições são aplicadas automaticamente pelo RF-/FE-LTB, através de uma escala aplicada às formas próprias mais baixas.
