RF-TIMBER AWC

Moduł dodatkowy RF-TIMBER AWC przeprowadza obliczenia w stanie granicznym nośności, użytkowalności i odporności ogniowej zgodnie z amerykańską normą ANSI/AWC NDS i obejmuje metody obliczania współczynnika obciążenia (LRFD) oraz dopuszczalnych naprężeń (ASD).

Oprócz analizy naprężeń, RF-TIMBER AWC przeprowadza analizę stateczności prętów zgodnie z metodą prętów równoważnych lub zgodnie z analizą drugiego rzędu. Dodatkowo można przeprowadzić obliczenia stanu granicznego użytkowalności i odporności ogniowej.

Wymiarowanie drewnianych prętów i zbiorów prętów zgodnie z ANSI/AWC NDS

Ogółem: 4

RFEM/RSTAB-Zusatzmodul RF-/HOLZ AWC | Bemessung von Stäben aus Holz nach ANSI/AWC NDS-2015 (US-Norm)

RF-/TIMBER AWC | Funkcje

Wymiarowanie prętów na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub analizy drugiego rzędu
Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub teorii drugiego rzędu
Swobodne ustalenie szybkości zwęglania, czasu oraz stron narażonych na działanie ognia przy obliczaniu odporności ogniowej
Dowolna konfiguracja czasu i prędkości zwęglania oraz dowolny wybór stron zwęglania do obliczeń odporności ogniowej
Biblioteka materiałów i przekrojów w oparciu o suplement do norm ANSI/AWC NDS‑2018 i ANSI/AWC NDS-2015 wraz ze współczynnikami dostosowawczymi
Zdefiniowane przez użytkownika wprowadzanie przekrojów prostokątnych i okrągłych
Automatyczna optymalizacja przekrojów
Możliwość importowania długości wyboczeniowych z modułu dodatkowego RF-STABILITY/RSBUCK
Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
Różne opcje filtrowania i sortowania wyników
Uwzględnienie wpływu temperatury i warunków wilgotności użytkowania
Wizualizacja kryterium obliczeniowego na modelu w programie RFEM/RSTAB
Eksport danych do MS Excel
Jednostki metryczne i anglosaskie

RF-/TIMBER AWC | Wprowadzanie danych

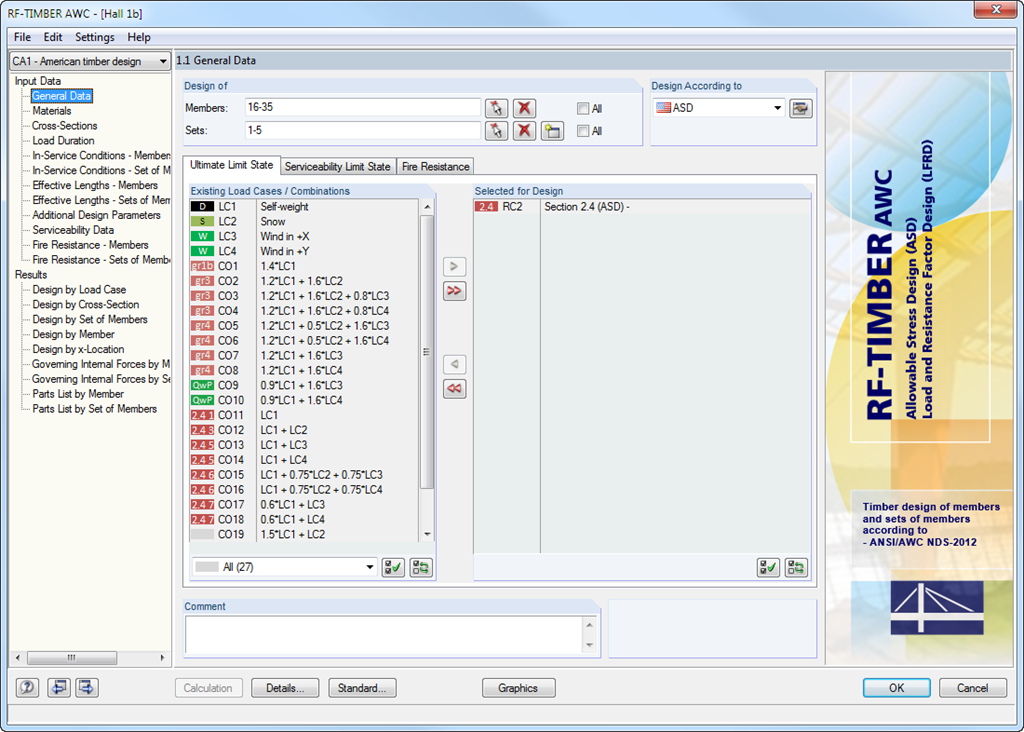

Po otwarciu modułu należy wybrać pręty/zbiory prętów, przypadki obciążeń, kombinacje obciążeń lub kombinacji wyników dla obliczeń stanu granicznego nośności, stanu granicznego użytkowalności i odporności ogniowej (tylko ASD). Możliwe jest także wybranie odpowiedniej metody obliczeń (ASD lub LRFD). W module wprowadzone są materiały z programu RFEM/RSTAB, które można łatwo zmienić. Charakterystyki materiałowe zgodne z odpowiednimi normami zapisane są w bibliotece.

Podczas sprawdzania przekrojów można zdecydować, czy wartości obliczeniowe mają być określone normowo czy zdefiniowane przez użytkownika. Po sprawdzeniu przekroju, możliwe jest przypisanie klas trwania obciążenia, wpływu temperatury i warunków wilgotności drewna.

Do analizy odkształceń niezbędne jest ustalenie długości odniesienia odpowiednich prętów i zbiorów prętów. Można też uwzględnić wygięcie w danym kierunku, wygięcie wstępne czy typ belki.

W przypadku obliczeń odporności ogniowej można zdefiniować strony zwęglenia pręta lub zbioru prętów.

RF-/TIMBER AWC | obliczenia

Podczas określania wytrzymałości przekroju, program RF-/TIMBER CSA analizuje rozciąganie i ściskanie wzdłuż włókien, zginanie, zginanie i rozciąganie/ściskanie, jak również ścinanie.

Elementy konstrukcyjne z możliwością wyboczenia i zwichrzenia są analizowane według metody pręta zastępczego, wówczas program rozpatruje ściskanie osiowe, zginanie wraz z lub bez siły ściskającej, jak również zginanie i rozciąganie. Ugięcie wewnętrznych przęseł i wsporników jest porównywane z maksymalnym dopuszczalnym ugięciem.

Oddzielne przypadki obliczeniowe pozwalają na elastyczną analizę wybranych prętów, zbiorów prętów i oddziaływań, jak również na indywidualne sprawdzenie stateczności.

Parametry istotne dla obliczeń, takie jak czas trwania obciążenia w przypadku pożaru, smukłość prętów, ugięcie graniczne, można dostosowywać zgodnie z potrzebami.

RF-/TIMBER AWC | Wyniki

Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych tabelach. Aby obliczenia były bardziej przejrzyste, można uwzględnić wszystkie wartości pośrednie (np. decydujące siły wewnętrzne, współczynniki korekcyjne itp.). Wyniki są posortowane według przypadków obciążenia, przekrojów, zbiorów prętów i prętów. Jeżeli analiza nie powiedzie się, przekroje, których to dotyczy, można zmodyfikować w procesie optymalizacji.

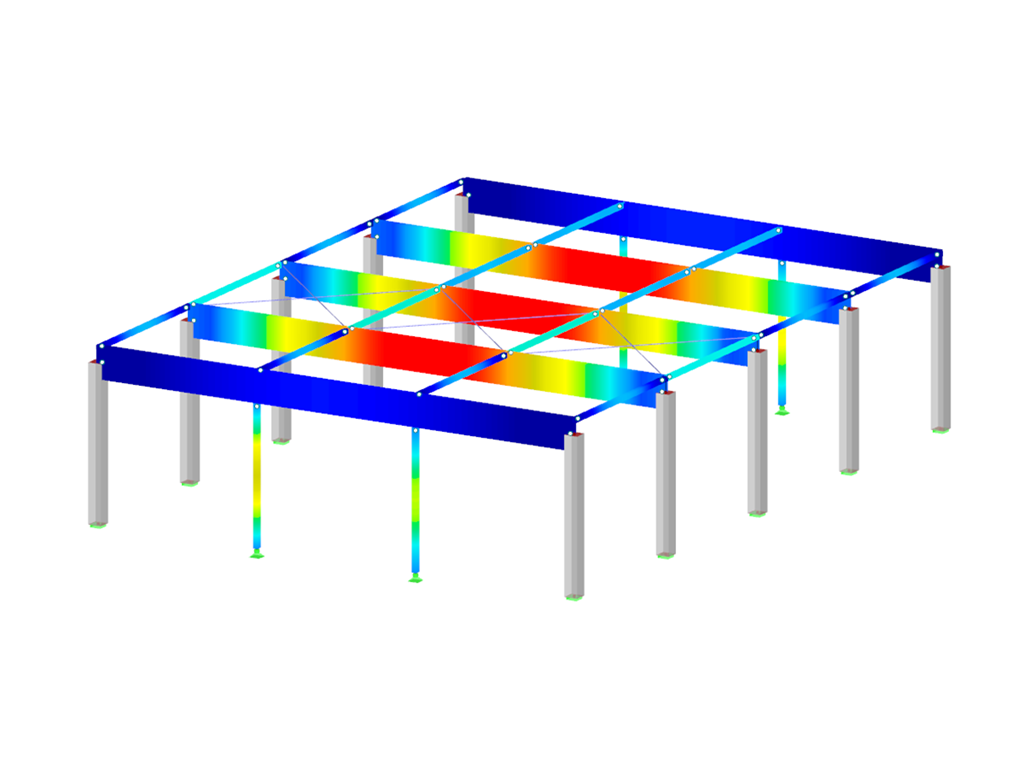

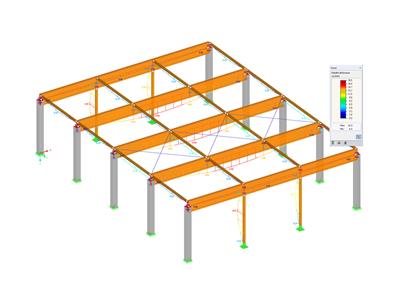

Stopień wykorzystania jest przedstawiony na modelu w programie RFEM/RSTAB za pomocą kolorów. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane. Dokładną ocenę zapewniają wykresy wyników wyświetlane na pręcie lub zbiorze prętów.

Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
