- Wymiarowanie prętów na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
- Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub analizy drugiego rzędu
- Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub teorii drugiego rzędu
- Swobodne ustalenie szybkości zwęglania, czasu oraz stron narażonych na działanie ognia przy obliczaniu odporności ogniowej
- Dowolna konfiguracja czasu i prędkości zwęglania oraz dowolny wybór stron zwęglania do obliczeń odporności ogniowej
- Biblioteka materiałów i przekrojów w oparciu o suplement do norm ANSI/AWC NDS‑2018 i ANSI/AWC NDS-2015 wraz ze współczynnikami dostosowawczymi
- Zdefiniowane przez użytkownika wprowadzanie przekrojów prostokątnych i okrągłych
- Automatyczna optymalizacja przekrojów
- Możliwość importowania długości wyboczeniowych z modułu dodatkowego RF-STABILITY/RSBUCK
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników
- Uwzględnienie wpływu temperatury i warunków wilgotności użytkowania
- Wizualizacja kryterium obliczeniowego na modelu w programie RFEM/RSTAB
- Eksport danych do MS Excel
- Jednostki metryczne i anglosaskie
RF-/TIMBER AWC | Funkcje
![KB 001848 | Wymiarowanie słupów drewnianych zgodnie z normą NDS 2018 w RFEM 6](/pl/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
![Słup drewniany](/pl/webimage/021217/3076186/Image1.png?mw=512&hash=26801d43b48ee624ac3b5dcdaaa346c04dd50885)
![Wynikające z tego odkształcenie w programie RSTAB](/pl/webimage/010325/3043706/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Model konstrukcyjny](/pl/webimage/014639/2977174/Modell_für_Token_!!!_Nicht_zum_Download_anbieten!!!.png?mw=512&hash=31c7d34a75105e3a5d172f880205e0eb09a465be)
![3D rendering with design ratio](/pl/webimage/007014/1589464/000249-en-png-png.png?mw=512&hash=d2e0af11068a7413d00b29eff067ba3e49f62848)
Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych tabelach. Aby obliczenia były bardziej przejrzyste, można uwzględnić wszystkie wartości pośrednie (np. decydujące siły wewnętrzne, współczynniki korekcyjne itp.). Wyniki są posortowane według przypadków obciążenia, przekrojów, zbiorów prętów i prętów. Jeżeli analiza nie powiedzie się, przekroje, których to dotyczy, można zmodyfikować w procesie optymalizacji.

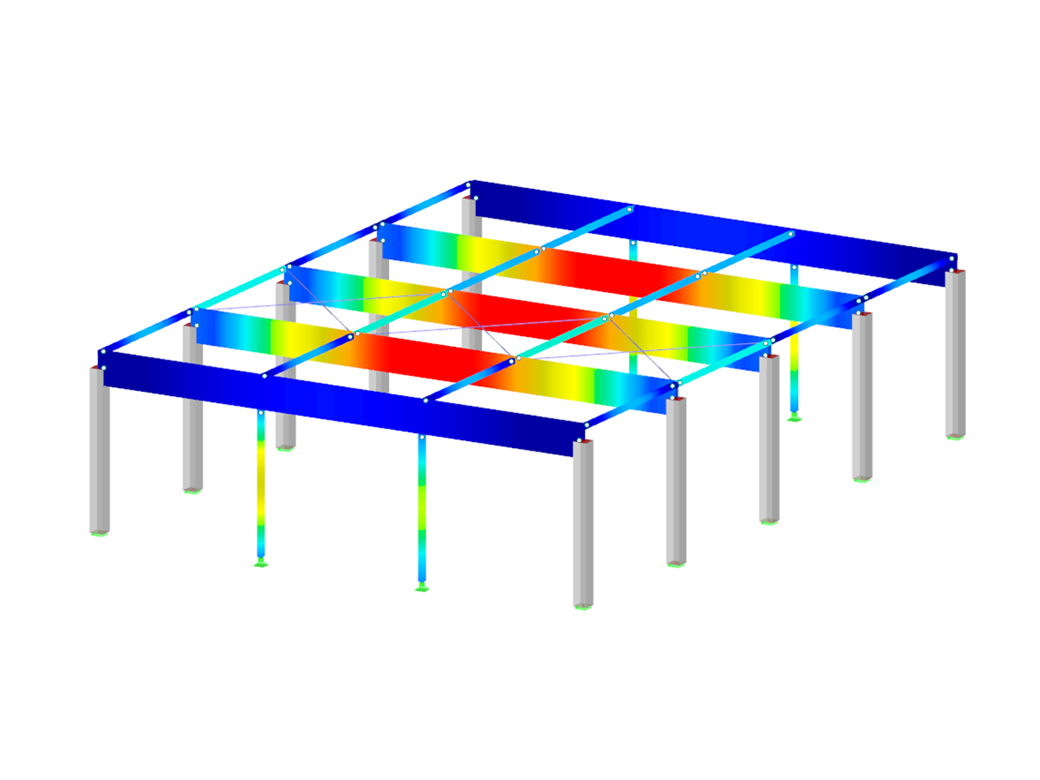

Stopień wykorzystania jest przedstawiony na modelu w programie RFEM/RSTAB za pomocą kolorów. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane. Dokładną ocenę zapewniają wykresy wyników wyświetlane na pręcie lub zbiorze prętów.
Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
![Norm-Parameter](/pl/webimage/007013/1589444/000248-en-png.png?mw=512&hash=5d9a92ad476f1c723a9214a63e2eae159f975906)
Podczas określania wytrzymałości przekroju, program RF-/TIMBER CSA analizuje rozciąganie i ściskanie wzdłuż włókien, zginanie, zginanie i rozciąganie/ściskanie, jak również ścinanie.
Elementy konstrukcyjne z możliwością wyboczenia i zwichrzenia są analizowane według metody pręta zastępczego, wówczas program rozpatruje ściskanie osiowe, zginanie wraz z lub bez siły ściskającej, jak również zginanie i rozciąganie. Ugięcie wewnętrznych przęseł i wsporników jest porównywane z maksymalnym dopuszczalnym ugięciem.
Oddzielne przypadki obliczeniowe pozwalają na elastyczną analizę wybranych prętów, zbiorów prętów i oddziaływań, jak również na indywidualne sprawdzenie stateczności.
Parametry istotne dla obliczeń, takie jak czas trwania obciążenia w przypadku pożaru, smukłość prętów, ugięcie graniczne, można dostosowywać zgodnie z potrzebami.
![Okno 1.1 Dane ogólne](/pl/webimage/007012/1589428/000247-en-png.png?mw=512&hash=84a689711f8e7cf9f33e15b75447edb19fe01f5d)
Po otwarciu modułu należy wybrać pręty/zbiory prętów, przypadki obciążeń, kombinacje obciążeń lub kombinacji wyników dla obliczeń stanu granicznego nośności, stanu granicznego użytkowalności i odporności ogniowej (tylko ASD). Możliwe jest także wybranie odpowiedniej metody obliczeń (ASD lub LRFD). W module wprowadzone są materiały z programu RFEM/RSTAB, które można łatwo zmienić. Charakterystyki materiałowe zgodne z odpowiednimi normami zapisane są w bibliotece.
Podczas sprawdzania przekrojów można zdecydować, czy wartości obliczeniowe mają być określone normowo czy zdefiniowane przez użytkownika. Po sprawdzeniu przekroju, możliwe jest przypisanie klas trwania obciążenia, wpływu temperatury i warunków wilgotności drewna.
Do analizy odkształceń niezbędne jest ustalenie długości odniesienia odpowiednich prętów i zbiorów prętów. Można też uwzględnić wygięcie w danym kierunku, wygięcie wstępne czy typ belki.
W przypadku obliczeń odporności ogniowej można zdefiniować strony zwęglenia pręta lub zbioru prętów.
![RFEM/RSTAB-Zusatzmodul RF-/HOLZ AWC | Bemessung von Stäben aus Holz nach ANSI/AWC NDS-2015 (US-Norm)](/pl/webimage/002893/2989557/Hall_1a.png?mw=512&hash=e7a4d3ec7bca7cb7401dd9cc1475e9b77296eaa5)
- Wymiarowanie prętów na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
- Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub analizy drugiego rzędu
- Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub teorii drugiego rzędu
- Swobodne ustalenie szybkości zwęglania, czasu oraz stron narażonych na działanie ognia przy obliczaniu odporności ogniowej
- Dowolna konfiguracja czasu i prędkości zwęglania oraz dowolny wybór stron zwęglania do obliczeń odporności ogniowej
- Biblioteka materiałów i przekrojów w oparciu o suplement do norm ANSI/AWC NDS‑2018 i ANSI/AWC NDS-2015 wraz ze współczynnikami dostosowawczymi
- Zdefiniowane przez użytkownika wprowadzanie przekrojów prostokątnych i okrągłych
- Automatyczna optymalizacja przekrojów
- Możliwość importowania długości wyboczeniowych z modułu dodatkowego RF-STABILITY/RSBUCK
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników
- Uwzględnienie wpływu temperatury i warunków wilgotności użytkowania
- Wizualizacja kryterium obliczeniowego na modelu w programie RFEM/RSTAB
- Eksport danych do MS Excel
- Jednostki metryczne i anglosaskie
