Pytanie:

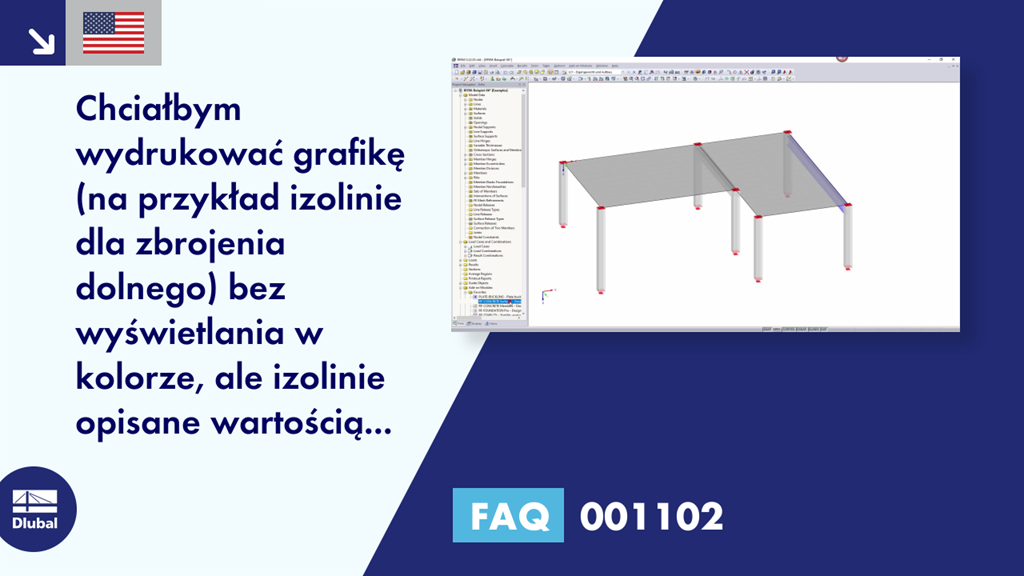

Chciałbym wydrukować grafikę (na przykład izolinie dla zbrojenia dolnego) bez wyświetlania w kolorze, ale izolinie opisane wartością numeryczną.
Odpowiedź:
Izolinie są również drukowane w kolorze po wybraniu opcji „Teksty i linie w kolorze czarnym”.
Dzieje się tak, ponieważ ustawienie „Teksty i linie w kolorze czarnym” odnosi się tylko do danych konstrukcyjnych. Izolinie w postaci wyników są wyświetlane w kolorze.
W takim przypadku należy skorzystać z opcji „Skala szarości”. Wyniki są zatem wyświetlane w odcieniach szarości.
Jeżeli na przykład jasnoszare linie w protokole wydruku są bardzo słabo odwzorowane dla izolinii żółtych, można to odpowiednio zmienić w panelu kolorów. W tym celu należy dwukrotnie kliknąć gradient w panelu. W oknie dialogowym "Edytować wartość izolinii i skale kolorów" można zmieniać poszczególne kolory poprzez dwukrotne kliknięcie na dany kolor.
Zmodyfikowaną skalę kolorów można zapisać w tym oknie dialogowym lub przywrócić oryginalny gradient za pomocą przycisku "Domyślne".
