Pytanie:
Jak mogę utworzyć ślepy otwór w bryle?
Odpowiedź:
W programie RFEM można utworzyć ślepy otwór w bryle za pomocą przecięcia bryły.

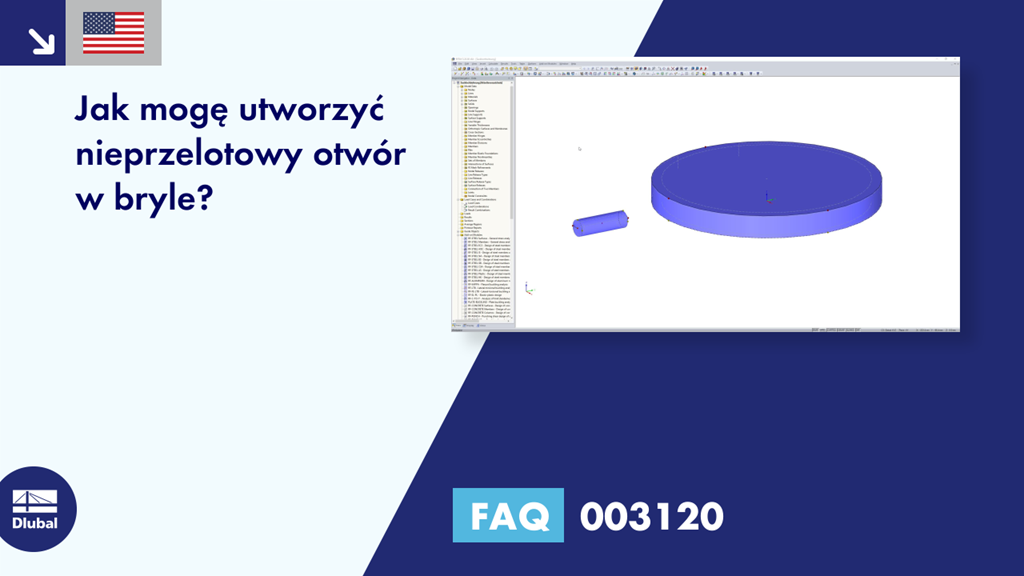

Konwersja wymaga dwóch ważnych brył. Jedna bryła reprezentuje element konstrukcyjny, który ma zostać wiercony, a druga - uproszczone wiertło. Uproszczona bryła wiertła powinna składać się z cylindrycznego chwytu z przyłożoną stożkową końcówką. Średnicę chwytu należy zamodelować przy użyciu średnicy otworu nieprzelotowego, a długość trzpienia jest większa niż głębokość otworu nieprzelotowego.
W przypadku przecięcia bryła wiertła odnosząca się do bryły przeznaczonej do wiercenia należy umieścić w miejscu planowanego otworu nieprzelotowego. Ważne jest, aby bryła wiertła wystawała nieco ponad objętość podstawy. Następnie należy zaznaczyć obie bryły iz menu kontekstowego wybrać opcję „Nowa bryła złożona”. Określając, która bryła B (bryła wiertnicza) ma zostać odjęta, od której bryły A (ma być wiercona) i aktywując opcję „Bryła B jako otwór”, program dezaktywuje obie bryły początkowe i tworzy nową bryłę złożoną. Bryła ta reprezentuje bryłę ze ślepym otworem i jest inteligentnie zależna od specyfikacji geometrii obu brył początkowych.
