[ZH] FAQ 003120 | 如何在实体中创建盲孔?

问题:

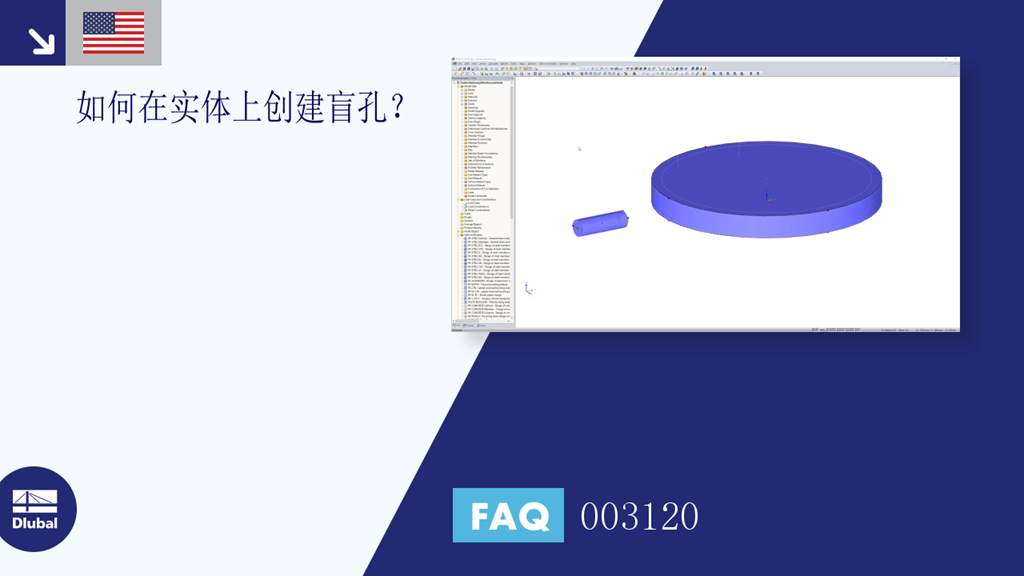

如何在实体中创建盲孔?

答案:
在RFEM中可以通过一个实体相贯在一个实体中创建一个盲孔。

转换时需要两个有效实体。 一个实体代表将要钻探的结构部分,另一个实体代表简化钻具。 简化的钻头实体应该是由一个圆柱形的刀柄和一个圆锥形的刀尖组成。 杆件直径通过盲孔直径建模,杆件长度大于盲孔深度。

对于相贯,应该将钻探实体(即要钻探的实体)放置在计划的盲孔位置。 非常重要的是,钻探实体要突出略大于基本体积的位置。 然后,标记两个实体,然后在上下文菜单中选择“新建组合实体”。 通过指定从哪个实体B(要钻探的实体)中减去哪个实体B(钻探实体),并激活“选择作为孔的实体B”选项,程序可以停用所有初始实体,并创建一个新的复合实体。 该实体表示带有盲孔的实体,并且智能地取决于这两个初始实体的几何尺寸规格。



;
