Pytanie:

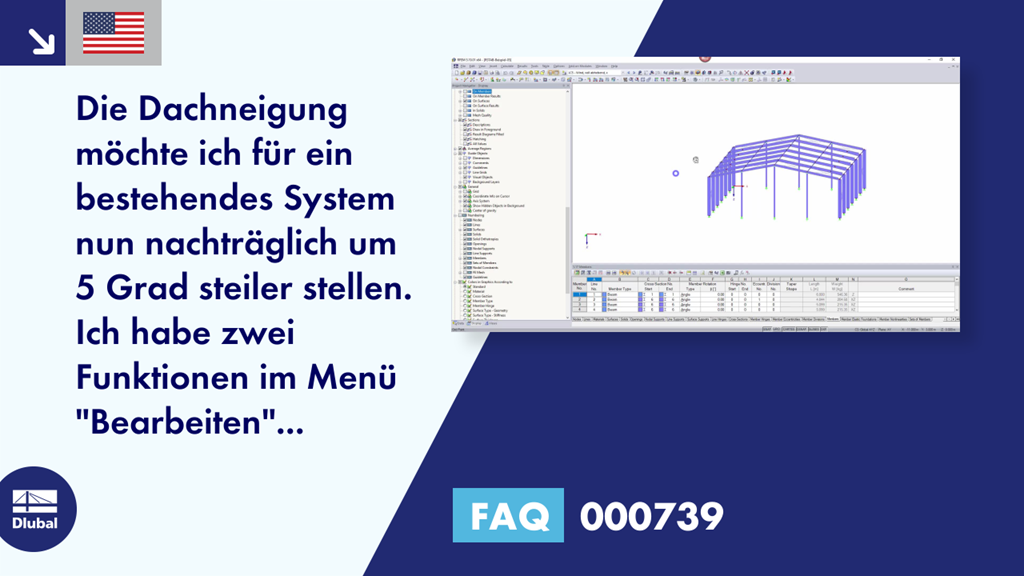

Die Dachneigung möchte ich für ein bestehendes System nun nachträglich um 5 Grad steiler stellen. Ich habe zwei Funktionen im Menü "Bearbeiten" gefunden, die ich verwenden könnte: „Obrót” i „Ścinanie”.
Jaka jest różnica między tymi funkcjami i która z nich jest bardziej wydajna w moim przypadku?
Odpowiedź:
Funkcja „Ścinanie” jest właściwym wyborem w tym celu. Umożliwia przesuwanie węzłów prętów zgodnie z wymaganym kątem obrotu. W ten sposób zmienia się długość prętów.
W tym celu należy zaznaczyć węzły lewego spadku dachu i wybrać funkcję „Ścinanie”. Wprowadź żądany kąt i oś obrotu. Następnie należy wybrać punkt początkowej płaszczyzny obrotu. W tym przykładzie jest to jeden z punktów końcowych słupków. Dzięki zastosowaniu funkcji „Ścinanie” węzły prętów są przemieszczane, podobnie jak obciążenia na prętach i węzłach. Powtórz procedurę dla drugiej strony dachu, ale tym razem nie zaznaczaj węzłów kalenicy i nie zmieniaj znaku kierunku obrotu.
W przypadku zastosowania funkcji „Obrót” w tym przypadku długości prętów pozostałyby takie same, a węzły pasa górnego i dolnego nie miałyby takich samych współrzędnych xy. Węzły górnego pasa byłyby nieznacznie przesunięte w kierunku x.
