Domanda:

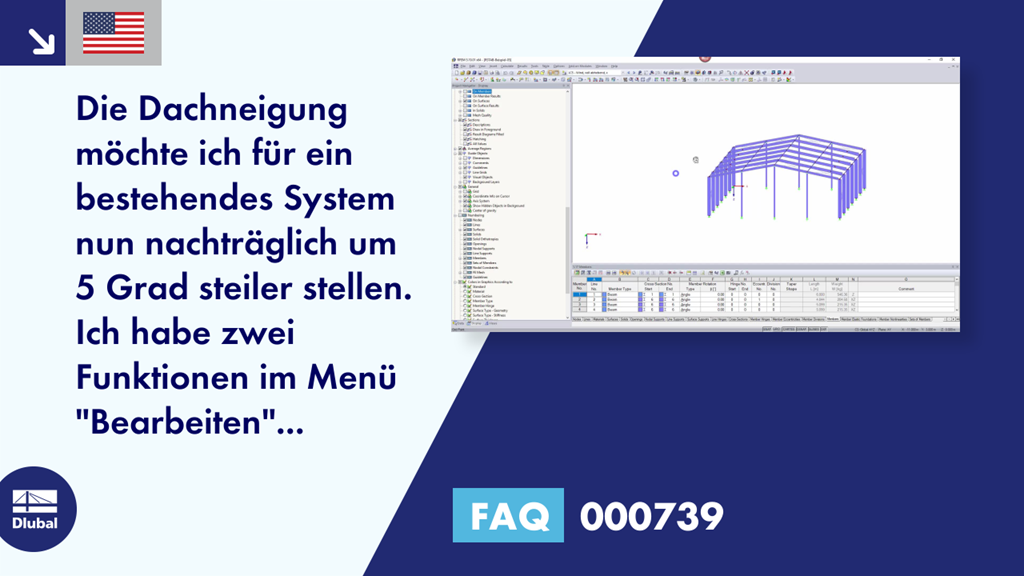

Die Dachneigung möchte ich für ein bestehendes System nun nachträglich um 5 Grad steiler stellen. Ich habe zwei Funktionen im Menü "Bearbeiten" gefunden, die ich verwenden könnte: "Ruota" e "Taglia".
Qual è la differenza tra queste funzioni e quale è più efficiente per il mio scopo?
Risposta:
La funzione "Shear" è la scelta giusta per questo scopo. Consente di spostare i nodi delle aste secondo l'angolo di rotazione richiesto. In questo modo, la lunghezza delle aste cambia.
Per fare ciò, selezionare i nodi della pendenza del tetto sinistro e selezionare la funzione "Taglio". Immettere l'angolo desiderato e l'asse per la rotazione. Quindi, selezionare un punto del piano iniziale per la rotazione. In questo esempio, questo è uno dei punti finali dei pali. Utilizzando la funzione "Taglio", i nodi delle aste vengono spostati, così come i carichi sulle aste e sui nodi. Ripetere la procedura per l'altro lato del tetto, ma questa volta non selezionare i nodi del colmo e cambiare il segno del senso di rotazione.
Se si utilizza la funzione "Ruota" per questo problema, le lunghezze delle aste rimarranno le stesse ed i nodi della corrente superiore e inferiore non avrebbero le stesse coordinate xy. I nodi della corda superiore verrebbero leggermente spostati nella direzione x.
