Question :

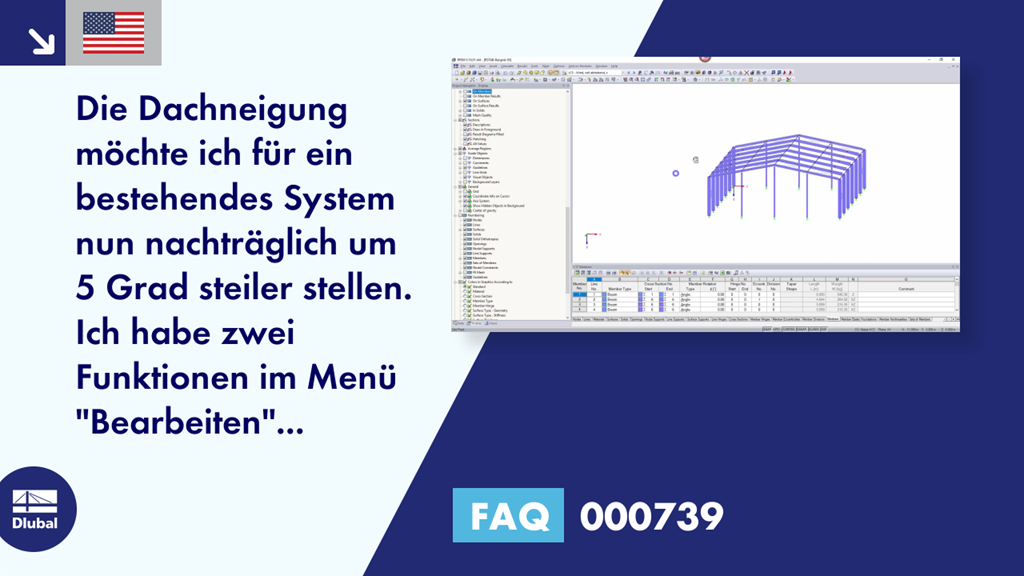

Je souhaite augmenter l'inclinaison de la toiture de 5 degrés d'un modèle existant. Dans le menu « Modifier », j'ai trouvé deux fonctions que j'ai pu utiliser : « Rotation » et « Cisaillement ».
Quelle est la différence entre ces fonctions et laquelle est la plus efficace pour mon cas ?
Réponse :
La fonction « Cisaillement » est le bon choix à cet effet. Elle vous permet de déplacer les nœuds des barres selon l'angle de rotation requis. Ainsi, la longueur des barres change.
Pour ce faire, sélectionnez les nœuds de la pente gauche de la toiture et la fonction « Cisaillement ». Entrez l'angle souhaité et l'axe de rotation. Sélectionnez ensuite un point du plan initial pour la rotation. Dans cet exemple, il s'agit de l'une des extrémités des poteaux. La fonction « Cisaillement » permet de déplacer les nœuds des barres, tout comme les charges sur les barres et les nœuds. Répétez la procédure pour l'autre côté de la toiture, mais ne sélectionnez pas les nœuds de faîtage cette fois-ci et modifiez le signe du sens de rotation.
Si vous utilisez la fonction « Rotation » dans ce cas de figure, les longueurs des barres resteraient les mêmes et les nœuds de la membrure supérieure et inférieure n'auraient pas les mêmes coordonnées xy. Les nœuds de la membrure supérieure seraient légèrement déplacés dans la direction x.
