nieliniowe zachowanie materiału | Izotropowy | Uszkodzenie (powierzchnie/bryły)

Celem zastosowania programów RFEM 6 i Blender z rozszerzeniem Bullet Constraints Builder jest uzyskanie graficznej reprezentacji zawalenia się modelu na podstawie rzeczywistych danych dotyczących właściwości fizycznych. Program RFEM 6 służy jako źródło geometrii i danych do symulacji. Jest to kolejny przykład, dlaczego ważne jest, aby nasze programy utrzymywać jako tak zwane BIM Open, aby umożliwić współpracę między różnymi dziedzinami oprogramowania.

Osłony przeciwwiatrowe to specjalne konstrukcje tekstylne, które mają za zadanie chronić środowisko przed szkodliwymi cząsteczkami chemicznymi, jak również ograniczać erozję wietrzną, przyczyniając się do ochrony cennych zasobów. RFEM i RWIND są używane do analizy konstrukcji wiatrowej dla jednostronnej interakcji płyn-konstrukcja (FSI).
W tym artykule pokazano, jak wymiarować osłony przeciwwiatrowe przy użyciu programów RFEM i RWIND.

Uwzględnianie efektów drugiego rzędu p-δ w programach RFEM 6 i RSTAB 9

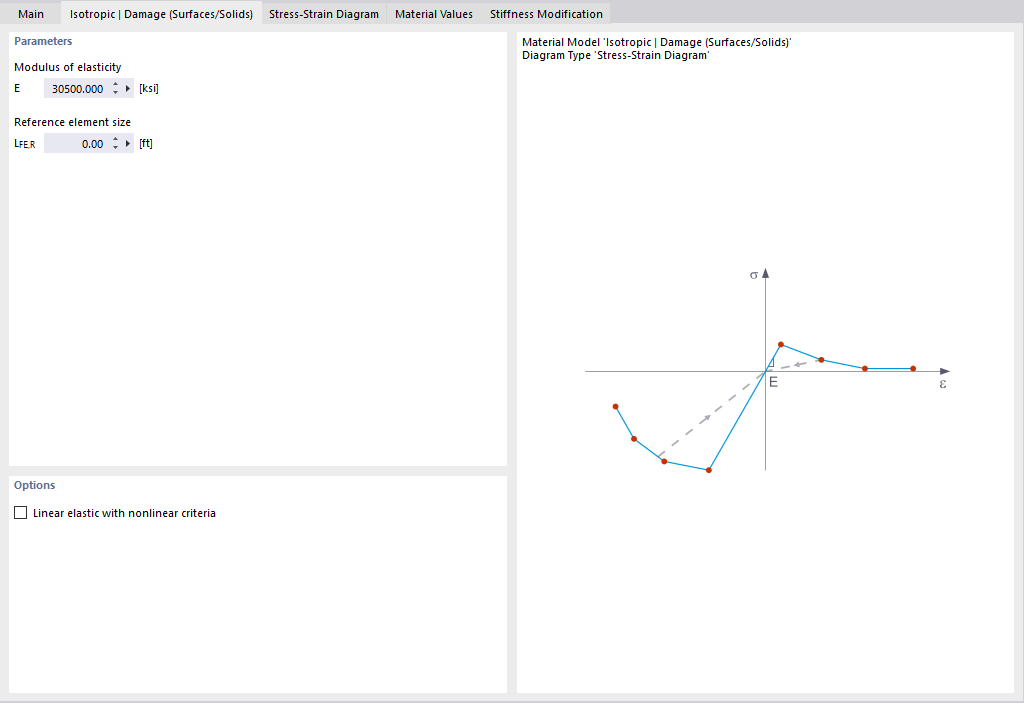

Masz pytania dotyczące programu? W przeciwieństwie do innych modeli materiałowych, wykres naprężenie-odkształcenie dla tego modelu materiałowego nie jest antymetryczny względem początku. Ten model materiałowy można wykorzystać na przykład do symulacji zachowania betonu zbrojonego włóknami stalowymi. Ausführliche Hinweise zum Modellieren von Stahlfaserbeton finden Sie im Fachbeitrag: Określanie właściwości materiałowych betonu zbrojonego włóknami stalowymi i ich zastosowanie w RFEM

W tym modelu materiału sztywność izotropowa jest redukowana za pomocą skalarnego parametru uszkodzenia. Ten parametr uszkodzenia wyznaczany jest z krzywej naprężeń określonej na wykresie. Nie uwzględnia się kierunku naprężeń głównych. Zamiast tego uszkodzenie występuje w kierunku odkształcenia zastępczego, które obejmuje również trzeci kierunek prostopadły do płaszczyzny. Obszary rozciągania i ściskania tensora naprężeń są traktowane oddzielnie. Dabei gelten jeweils unterschiedliche Schädigungsparameter.

"Wielkość elementu odniesienia" określa, w jaki sposób odkształcenie w obszarze rys jest skalowane do długości elementu. Przy domyślnej wartości zero skalowanie nie jest wykonywane. Pozwala to na realistyczne modelowanie zachowania materiałowego betonu zbrojonego włóknami stalowymi.

Theoretische Hintergründe zum Materialmodell 'Isotrop Beschädigung' können Sie im Fachbeitrag nachlesen: Uszkodzenie nieliniowego modelu materiału .

Czy wiecie, że...? W przypadku odciążenia elementu konstrukcyjnego za pomocą plastycznego modelu materiałowego, w przeciwieństwie do modelu Izotropowy | Nieliniowy sprężysty model materiałowy, odkształcenie pozostaje po całkowitym odciążeniu.

Do wyboru są trzy różne typy definicji:

• Norma (definicja naprężenia równoważnego, przy którym materiał ulega uplastycznieniu)
• Bilinearny (definiowanie naprężenia zredukowanego i modułu wzmocnienia)
• Wykres naprężenie-odkształcenie:Definiowanie wielokątnych wykresów naprężenie-odkształcenie
• Możliwość zapisu / importowania wykresu
• Interfejs z MS Excel

W przypadku ponownego zwolnienia elementu konstrukcyjnego z materiałem nieliniowo sprężystym odkształcenie wróci do tej samej trajektorii. W przeciwieństwie do Izotropowego|Plastyczny model materiałowy, po całkowitym odciążeniu nie pozostaje odkształcenie.

Do wyboru są trzy różne typy definicji:

• Norma (definicja naprężenia równoważnego, przy którym materiał ulega uplastycznieniu)
• Bilinearny (definiowanie naprężenia zredukowanego i modułu wzmocnienia)
• Wykres naprężenie-odkształcenie:
• Określenie wielokątnego wykresu naprężenie - odkształcenie
• Możliwość zapisu / importowania wykresu
• Interfejs z MS Excel

Dodatkowe informacje na temat tego modelu materiałowego można znaleźć w artykule technicznym: Równania uplastycznienia w izotropowym nieliniowo sprężystym modelu materiałowym .
