Hai delle domande riguardo al programma? A differenza di altri modelli di materiale, il diagramma tensioni-deformazioni per questo modello di materiale non è antimetrico rispetto all'origine. Ad esempio, è possibile utilizzare questo modello di materiale per simulare il comportamento del calcestruzzo fibrorinforzato in acciaio. Ulteriori informazioni sulla modellazione del calcestruzzo fibrorinforzato in acciaio sono disponibili in questo articolo tecnico: Determinazione delle proprietà del materiale del calcestruzzo armato con fibre di acciaio e loro applicazione in RFEM

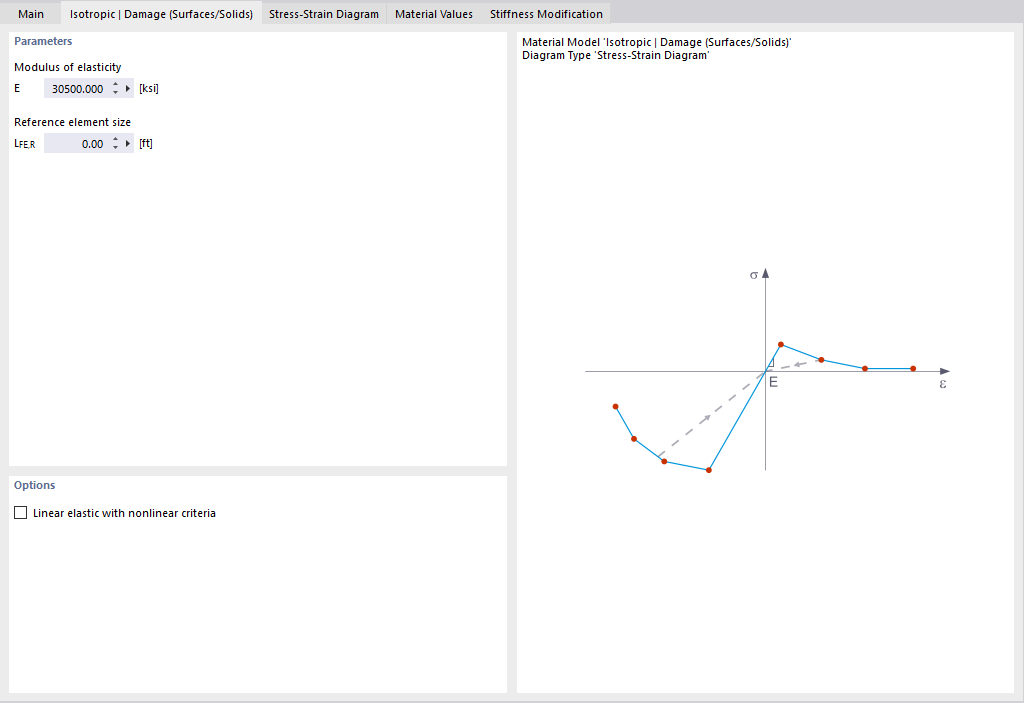

In questo modello di materiale, la rigidezza isotropa è ridotta con un parametro di danno scalare. Questo parametro di danno è determinato dalla curva di tensione definita nel diagramma. Dabei wird nicht die Richtung der Hauptspannungen berücksichtigt, sondern die Schädigung erfolgt vielmehr in Richtung der Vergleichsdehnung, die auch die dritte Richtung senkrecht zur Ebene erfasst. Der Zug- und Druckbereich des Spannungstensors wird separat behandelt. In questo caso, si applicano diversi parametri di danneggiamento.

Die 'Referenzelementgröße' steuert, wie die Dehnung im Rissbereich auf die Länge des Elements skaliert wird. Mit dem voreingestellten Wert null erfolgt keine Skalierung. Damit wird das Materialverhalten des Stahlfaserbetons realitätsnah abgebildet.

Theoretische Hintergründe zum Materialmodell 'Isotrop Beschädigung' können Sie im Fachbeitrag nachlesen: Danno non lineare del modello del materiale .

Lo sapevi che... ? Quando si scarica il componente strutturale con un modello in materiale plastico, a differenza di quello isotropo | Modello di materiale elastico non lineare, la deformazione rimane dopo che è stata completamente scaricata.

È possibile selezionare tre diversi tipi di definizione:

• Standard (definizione della tensione equivalente sotto la quale il materiale si plasticizza)
• Bilineare (definizione del modulo equivalente di incrudimento di tensione e deformazione)
• Diagramma tensioni-deformazioni: definizione del diagramma tensioni-deformazioni poligonali
• Possibilità di salvataggio / importazione del diagramma
• Interfaccia con MS Excel

Se si rilascia nuovamente un componente strutturale con un materiale elastico non lineare , la deformazione ritorna sullo stesso percorso. In contrasto con l'isotropo|Modello in materiale plastico, non c'è deformazione residua quando è completamente scarico.

È possibile selezionare tre diversi tipi di definizione:

• Standard (definizione della tensione equivalente sotto la quale il materiale si plasticizza)
• Bilineare (definizione del modulo equivalente di incrudimento di tensione e deformazione)
• Diagramma tensioni-deformazioni:
• Definizione della relazione poligonale tensioni-deformazioni
• Possibilità di salvataggio / importazione del diagramma
• Interfaccia con MS Excel

È possibile trovare informazioni di base su questo modello di materiale nell'articolo tecnico: Leggi di snervamento nel modello di materiale elastico isotropo non lineare .
