- Wymiarowanie prętów i zbiorów prętów dla rozciągania, ściskania, zginania, ścinania, kombinacji sił wewnętrznych i skręcania
- Analiza stateczności dla wyboczenia i zwichrzenia
- Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów wyboczeniowych dla ogólnych obciążeń i warunków podparcia za pomocą specjalnego programu MES (analizy wartości własnych) zintegrowanego w module
- Alternatywne obliczenia analityczne krytycznego momentu wyboczeniowego dla sytuacji standardowych
- Możliwość zastosowania oddzielnych podpór bocznych do belek i prętów ciągłych
- Automatyczna klasyfikacja przekrojów (zwarty, niezwarty, smukły)
- Obliczenia w stanie granicznym użytkowalności (ugięcie)
- Optymalizacja przekroju
- Szeroka gama przekrojów, takich jak dwuteowniki walcowane, ceowniki, teowniki, kątowniki, profile zamknięte prostokątne i okrągłe, pręty okrągłe, teowniki symetryczne, niesymetryczne, parametryczne teowniki, kątowniki, oraz zdefiniowane przez użytkownika przekroje SHAPE‑THIN
- Przejrzyste okna wprowadzania i wyników
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników, w tym listy wyników według prętów, przekrojów, miejsc x lub przypadków obciążeń, kombinacji obciążeń i kombinacji wyników
- Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
- Wykaz części z parametrami masy i masy
- Pełna integracja z programem RFEM/RSTAB
- Jednostki metryczne i anglosaskie
RF-/STEEL AS | Funkcje
![Wprowadzenie utwierdzenia pośredniego w środku pręta 1](/pl/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pl/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Sztywność połączenia stalowego i jej wpływ na obliczenia konstrukcyjne](/pl/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001875 | AISC 341-22 Wymiarowanie pręta zginającego w RFEM 6](/pl/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)

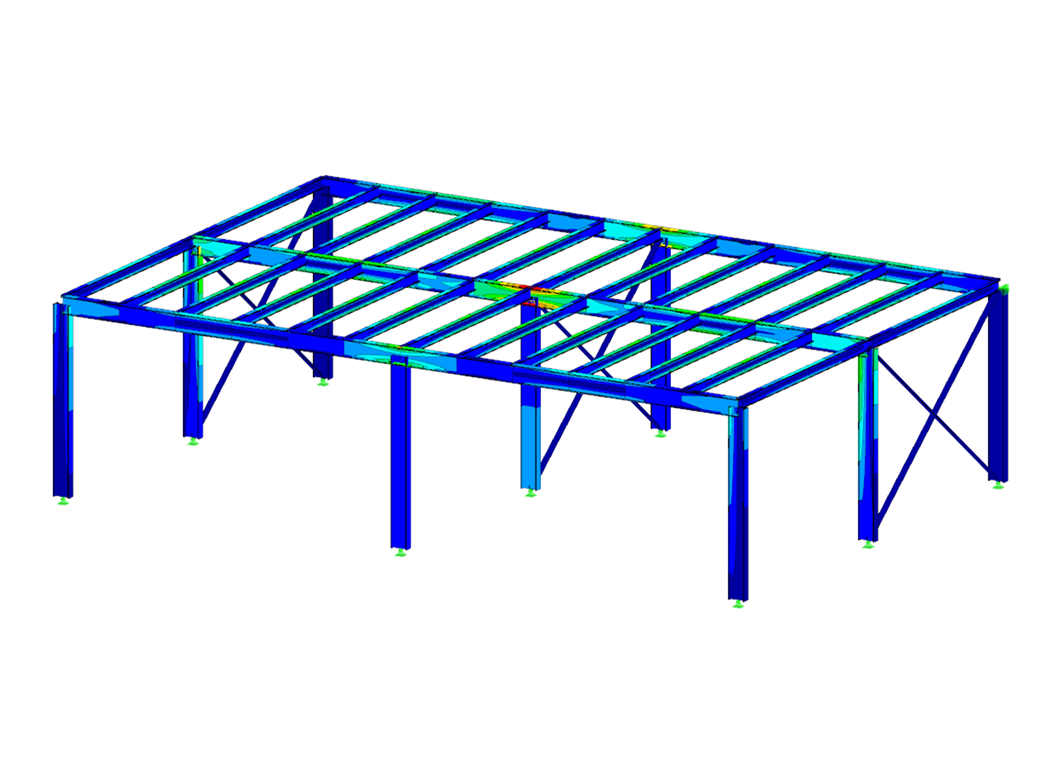

![RFEM/RSTAB-Zusatzmodul RF-/STAHL AS | Bemessung von Stahlstäben nach AS 4100-1998](/pl/webimage/002911/2988912/Stahlbühne_(1)_(2)_(1).png?mw=512&hash=1efd2e9873b3817709e44aedd59bdfdfcaf57dff)
- Wymiarowanie prętów i zbiorów prętów dla rozciągania, ściskania, zginania, ścinania, kombinacji sił wewnętrznych i skręcania
- Analiza stateczności dla wyboczenia i zwichrzenia
- Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów wyboczeniowych dla ogólnych obciążeń i warunków podparcia za pomocą specjalnego programu MES (analizy wartości własnych) zintegrowanego w module
- Alternatywne obliczenia analityczne krytycznego momentu wyboczeniowego dla sytuacji standardowych
- Możliwość zastosowania oddzielnych podpór bocznych do belek i prętów ciągłych
- Automatyczna klasyfikacja przekrojów (zwarty, niezwarty, smukły)
- Obliczenia w stanie granicznym użytkowalności (ugięcie)
- Optymalizacja przekroju
- Szeroka gama przekrojów, takich jak dwuteowniki walcowane, ceowniki, teowniki, kątowniki, profile zamknięte prostokątne i okrągłe, pręty okrągłe, teowniki symetryczne, niesymetryczne, parametryczne teowniki, kątowniki, oraz zdefiniowane przez użytkownika przekroje SHAPE‑THIN
- Przejrzyste okna wprowadzania i wyników
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników, w tym listy wyników według prętów, przekrojów, miejsc x lub przypadków obciążeń, kombinacji obciążeń i kombinacji wyników
- Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
- Wykaz części z parametrami masy i masy
- Pełna integracja z programem RFEM/RSTAB
- Jednostki metryczne i anglosaskie
![Maske 2.2 Nachweise querschnittsweise](/pl/webimage/007116/1592024/000190-en-png.png?mw=512&hash=15210345be3fcc403910efcc71b9d93983d67efe)
Pierwsza tabela przedstawia maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku, grupy i kombinacji obciążeń.
Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Wszystkie wyniki pośrednie wzdłuż prętów można wyświetlić w dowolnym miejscu. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.
Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
![Seitliche Lagerungen](/pl/webimage/007115/1591993/000189-en-png-png.png?mw=512&hash=9e11c962caf5fd344ccee06fad18e6ab402f0122)
Najpierw należy wybrać przypadki obciążeń, kombinacje obciążeń i kombinacje wyników, które mają zostać obliczone.
Dalsze specyfikacje obejmują wstępne ustawienie bocznych podpór pośrednich, długości efektywnych i innych parametrów obliczeniowych specyficznych dla normy. W przypadku prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody każdego węzła pośredniego pojedynczych prętów. Specjalne narzędzie MES określa następnie obciążenia krytyczne i momenty wymagane do analizy stateczności w takich sytuacjach.
W połączeniu z programem RFEM/RSTAB, możliwe jest zastosowanie metody analizy bezpośredniej z uwzględnieniem wpływu obliczeń ogólnych zgodnie z teorią drugiego rzędu. W ten sposób unika się stosowania specjalnych współczynników powiększenia.
![Rozszerzenie "Połączenia stalowe dla RFEM 6" | Biblioteka komponentów](/pl/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z dużą liczbą połączeń między programami, w tym szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
