- 杆件和多杆件受拉、受压、受弯、受剪、内力组合和扭矩设计
- 屈曲和弯扭屈曲稳定性分析
- 通过在模块中集成的特殊 FEA 程序(特征值分析)自动计算一般荷载和支座条件下的临界屈曲荷载和临界屈曲荷载
- 一般情况下临界屈曲弯矩的替代解析计算方法
- 可以对梁和连续杆设置独立的侧向支撑
- 自动截面分类(紧凑、非紧凑和细长)
- 正常使用极限状态设计(挠度)
- 截面优化
- 大量可供选择的截面,例如轧制工字形截面、槽形截面、T 形截面、角钢、矩形和圆形空心截面、圆钢、对称、不对称、参数化的 I、T 和角钢截面,以及以及用户自定义的 SHAPE‑THIN 截面
- 一目了然的输入和结果窗口
- 完整全面的计算结果输出文件包括所选规范的公式说明
- 多种对计算结果进行过滤和排序的方法,包括杆件、截面、x 位置的列表或者根据荷载工况、荷载组合和结果组合进行列表
- 杆件长细比和主导内力的结果表
- 包括重量和实体数据的物料列表
- 模块无缝集成在 RFEM/RSTAB
- 公制单位或者英制单位
RF-/STEEL AS | 产品特性
您有什么问题想问的吗?
![在杆件1中心输入侧向约束](/zh/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
受弯梁的支座条件对其抵抗弯扭屈曲承载力至关重要。 例如将单跨梁在跨中按侧向固定,则可以避免受压翼缘的挠度,并强制使用双波振型。 通过该附加措施显着提高了临界弯扭屈曲弯矩。 在附加模块的杆件中,可以通过输入窗口“中间支座”为杆件设置不同的侧向支座。
![知识库 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/zh/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
对于大跨度的建筑工程,板梁是一种经济的选择。 截面为工字钢的钢板梁和两块腹板分别采用深腹板和薄腹板来满足其受剪承载力和翼缘间距。 由于其高厚比 (h/tw ) 很大,所以可能需要设置横向加劲肋来加固细长腹板。
![钢结构连接刚度对结构设计的影响](/zh/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
了解钢结构连接刚度在结构设计中至关重要。 这类连接通常被视为严格的铰接或刚性连接,但这会导致计算不经济甚至危险。 探索 Dlubal 软件的 RFEM 模块和钢结构节点模块如何帮助验证连接刚度和弯矩承载力,确保更安全、更经济的设计。
![知识库 001875 | AISC 341-22 RFEM 6 中可弯矩性系杆件设计](/zh/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-22 进行抗震设计结果,分为两部分: 杆件要求和连接要求。

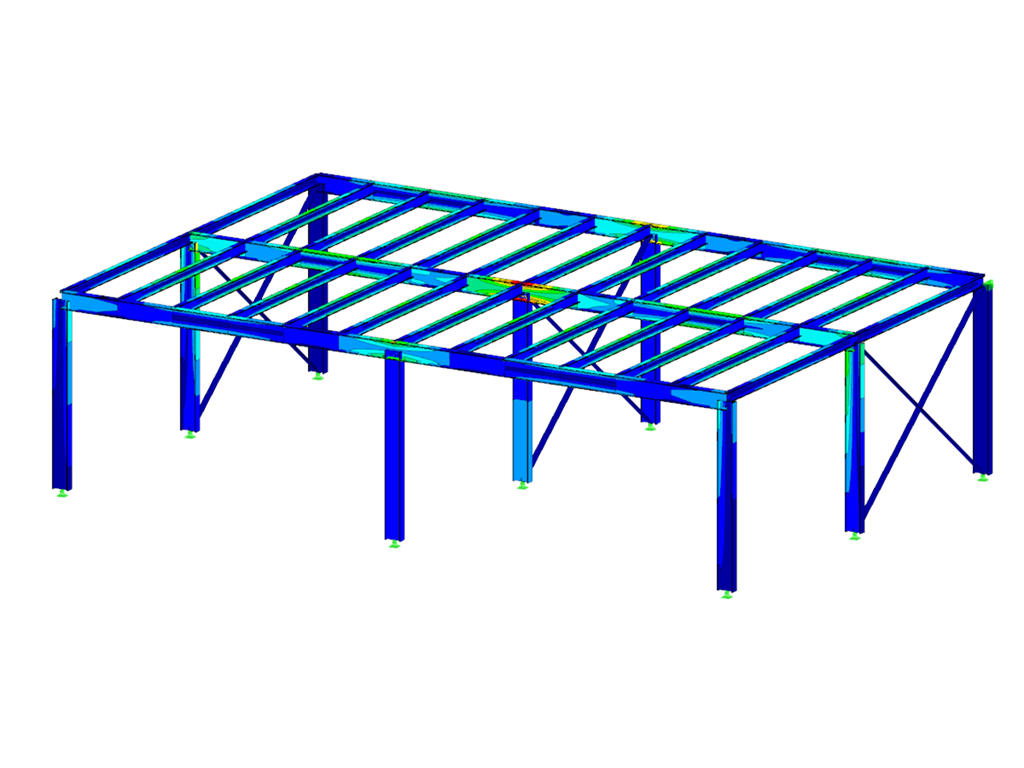

![RFEM/RSTAB-Zusatzmodul RF-/STAHL AS | Bemessung von Stahlstäben nach AS 4100-1998](/zh/webimage/002911/2988912/Stahlbühne_(1)_(2)_(1).png?mw=512&hash=1efd2e9873b3817709e44aedd59bdfdfcaf57dff)
- 杆件和多杆件受拉、受压、受弯、受剪、内力组合和扭矩设计
- 屈曲和弯扭屈曲稳定性分析
- 通过在模块中集成的特殊 FEA 程序(特征值分析)自动计算一般荷载和支座条件下的临界屈曲荷载和临界屈曲荷载
- 一般情况下临界屈曲弯矩的替代解析计算方法
- 可以对梁和连续杆设置独立的侧向支撑
- 自动截面分类(紧凑、非紧凑和细长)
- 正常使用极限状态设计(挠度)
- 截面优化
- 大量可供选择的截面,例如轧制工字形截面、槽形截面、T 形截面、角钢、矩形和圆形空心截面、圆钢、对称、不对称、参数化的 I、T 和角钢截面,以及以及用户自定义的 SHAPE‑THIN 截面
- 一目了然的输入和结果窗口
- 完整全面的计算结果输出文件包括所选规范的公式说明
- 多种对计算结果进行过滤和排序的方法,包括杆件、截面、x 位置的列表或者根据荷载工况、荷载组合和结果组合进行列表
- 杆件长细比和主导内力的结果表
- 包括重量和实体数据的物料列表
- 模块无缝集成在 RFEM/RSTAB
- 公制单位或者英制单位
![Maske 2.2 Nachweise querschnittsweise](/zh/webimage/007116/1592027/000190-en-png.png?mw=512&hash=15210345be3fcc403910efcc71b9d93983d67efe)
第一个窗口中显示了每个荷载工况、荷载组合或结果组合的最大利用率,
在其他结果窗口中会按特定主题在可扩展树形菜单中列出所有详细结果。 沿着杆件的所有中间结果都可以在任意位置显示。 通过这种方式,您可以很容易地回看该模块是如何执行各个计算的。
完整的模块数据是 RFEM/RSTAB 计算书的一部分。 可以根据具体的设计计算来选择显示在计算书中的内容。
![Seitliche Lagerungen](/zh/webimage/007115/1591996/000189-en-png-png.png?mw=512&hash=9e11c962caf5fd344ccee06fad18e6ab402f0122)
首先,您必须选择要进行设计的荷载工况、荷载组合和结果组合。
可以进一步设置侧向支撑的预设、有效长度和其他规范设计参数。 对于连续杆件,可以对单个杆件的每个中间节点定义单独的支座条件和偏心。 然后使用特殊的有限元工具来确定在这种情况下进行稳定性分析所需的临界荷载和临界弯矩。
在 RFEM/RSTAB 中允许使用直接分析法在考虑一般计算的影响时根据二阶效应进行分析。 这样就可以避免使用特殊的放大系数。
![模块 “RFEM 6 的钢结构节点模块” | 组件库](/zh/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- 借助大量的组件类型,例如底板和端板、腹板角钢、鳍板、节点板、加劲肋、变截面或肋,可以轻松输入典型的连接情况
- 使用普遍适用的基本组件(例如板、焊缝、螺栓、辅助平面)可以对复杂的连接情况进行建模
- 连接节点的几何尺寸图形显示,输入过程中会动态更新
- 选择不同的截面形状: 工字钢、U 形截面、角钢、T 形截面、空心截面、组合截面截面和薄壁截面
- Dlubal 中心库中带有大量程序端模板连接,包括用户自定义模板
- 根据组件之间的相对布置自动调整连接的几何形状 – 即使在随后对结构构件进行编辑的情况下
