Obciążenie przebijające może być określone przez użytkownika na podstawie pojedynczego obciążenia (słupa/obciążenie/podpora węzłowa) oraz wygładzonego lub niewygładzonego rozkładu sił tnących wzdłuż obwodu kontrolnego.
Ponieważ moduł jest w pełni zintegrowany z RFEM, znane są wszystkie węzły przebicia na powierzchni odniesienia. W tym celu można sprawdzić kolizje wyznaczonych obwodów z obwodami sąsiednich słupów.
Obciążenie przebijające może być określone przez użytkownika na podstawie pojedynczego obciążenia (słupa/obciążenie/podpora węzłowa) oraz wygładzonego lub niewygładzonego rozkładu sił tnących wzdłuż obwodu kontrolnego.
Ponieważ moduł jest w pełni zintegrowany z RFEM, znane są wszystkie węzły przebicia na powierzchni odniesienia. W tym celu można sprawdzić kolizje wyznaczonych obwodów z obwodami sąsiednich słupów.
Po otwarciu modułu wstępnie ustawione są materiały i grubości powierzchni zdefiniowane w programie RFEM. Obliczane węzły są rozpoznawane automatycznie, ale użytkownik może je zmodyfikować.
Możliwe jest uwzględnienie otworów w obszarach zagrożonych przebiciem. Otwory mogą być przeniesione z programu RFEM lub zdefiniowane tylko w RF-PUNCH Pro, dzięki czemu nie mają one wpływu na sztywności modelu RFEM.
Parametrami zbrojenia podłużnego są liczba i kierunek warstw oraz otulenie betonem, określane osobno dla górnej i dolnej krawędzi płyty dla każdej powierzchni.
W kolejnym oknie wprowadzania danych można zdefiniować wszystkie dodatkowe szczegóły dotyczące węzłów przebicia.
Moduł rozpoznaje położenie węzła na przebicie i automatycznie określa, czy węzeł ten znajduje się w środku płyty, na krawędzi czy w narożu płyty.
Dodatkowo można zdefiniować obciążenie przebijające, współczynnik przyrostu obciążenia β oraz istniejące zbrojenie podłużne. Opcjonalnie można aktywować minimalne momenty w celu określenia wymaganego zbrojenia podłużnego i powiększonej głowicy słupa.
Aby ułatwić orientację, zawsze wyświetlana jest płyta z odpowiednim węzłem przebicia. Można też otworzyć program do obliczeń zbrojenia usztywniającego firmy HALFEN. Wszystkie dane z RFEM można zaimportować do tego programu w celu dalszego łatwego i efektywnego przetwarzania.
DIN EN 1992-1-1/NA/A1:2015-12 (Niemcy)
ÖNORM B 1992-1-1:2018-01 (Austria)
NBN EN 1992-1-1 ANB:2010 (Belgia)
BDS EN 1992-1-1:2005/NA:2011 (Bułgaria)
EN 1992-1-1 DK NA:2013 (Dania)
NF EN 1992-1-1/NA:2016-03 (Francja)
SFS EN 1992-1-1/NA:2007-10 (Finlandia)
UNI EN 1992-1-1/NA:2007-07 (Włochy)
LVS EN 1992-1-1:2005/NA:2014 (Łotwa)
LST EN 1992-1-1:2005/NA:2011 (Litwa)
MS EN 1992-1-1:2010 (Malezja)
NEN-EN 1992-1-1+C2:2011/NB:2016 (Holandia)
PN EN 1992-1-1/NA:2010 (Polska)
NP EN 1992-1-1/NA:2010-02 (Portugalia)
SR EN 1992-1-1:2004/NA:2008 (Rumunia)
SS EN 1992-1-1/NA:2008 (Szwecja)
SS EN 1992-1-1/NA:2008-06 (Singapur)
STN EN 1992-1-1/NA:2008-06 (Słowacja)
SIST EN 1992-1-1:2005/A101:2006 (Słowenia)
UNE EN 1992-1-1/NA:2013 (Hiszpania)
CSN EN 1992-1-1/NA:2016-05 (Republika Czeska)
BS EN 1992-1-1:2004/NA:2005 (Wielka Brytania)
TKP EN 1992-1-1:2009 (Białoruś)
CYS EN 1992-1-1:2004/NA:2009 (Cypr) Oprócz załączników krajowych wymienionych powyżej, można zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.

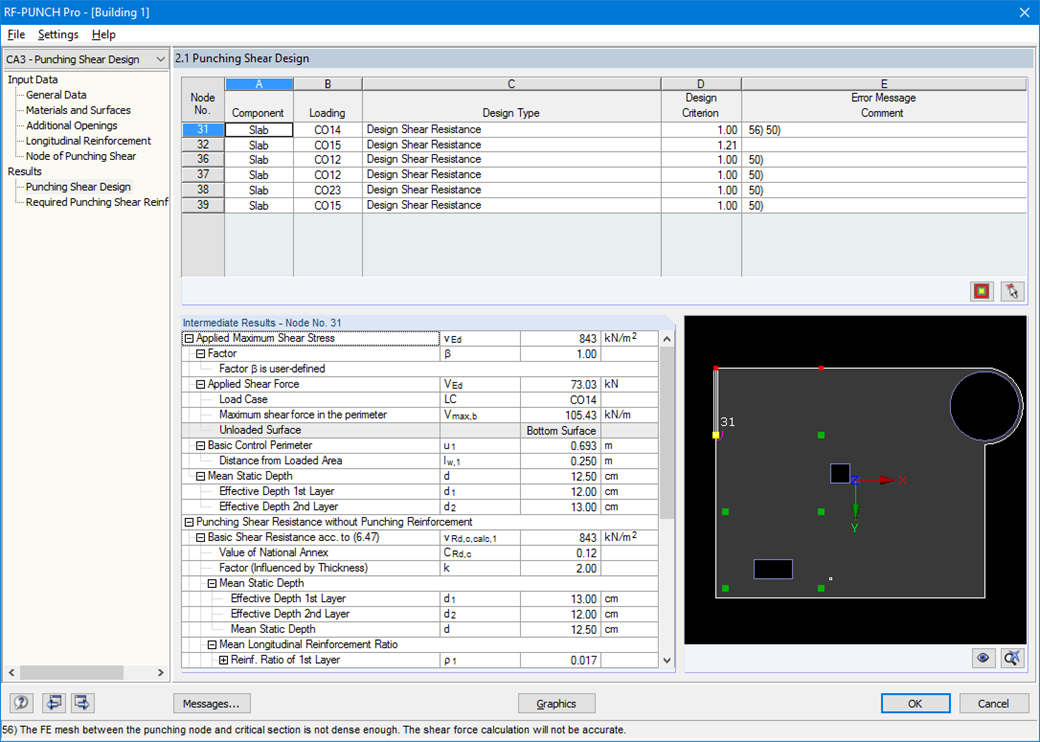

Po zakończeniu obliczeń wyniki kontroli przebicia są przedstawiane w przejrzysty sposób ze wszystkimi szczegółami wyników, dzięki czemu można w każdej chwili zagwarantować identyfikowalność. Szczegółowo odwzorowane są dostarczone i dopuszczalne naprężenia styczne do obliczania nośności płyty na ścinanie, a także różne obwody i stopnie zbrojenia. W razie potrzeby wyświetlana jest wskazówka wyjaśniająca.
W kolejnym oknie wyników wyświetlane jest wymagane zbrojenie podłużne lub zbrojenie na przebicie dla każdego analizowanego węzła. Dostępna jest również grafika wyjaśniająca. Wyniki obliczeń można przejrzyście wyświetlić wraz z wartościami w oknie roboczym. Ponadto wszystkie tabele wyników i grafiki można dodać do globalnego raportu wydruku programu RFEM, co gwarantuje spójność dokumentacji.
