La carga de punzonamiento se puede determinar a partir de una carga individual (del pilar/carga/apoyo en nudo) y la distribución del esfuerzo cortante suavizada o sin suavizar a lo largo del perímetro de control, o puede ser definida por el usuario.
Dado que el módulo está completamente integrado en RFEM, se conocen todos los nudos de punzonamiento en la superficie de referencia. Por lo tanto, puede comprobar la colisión de los perímetros determinados con los de los pilares contiguos.
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
La carga de punzonamiento se puede determinar a partir de una carga individual (del pilar/carga/apoyo en nudo) y la distribución del esfuerzo cortante suavizada o sin suavizar a lo largo del perímetro de control, o puede ser definida por el usuario.
Dado que el módulo está completamente integrado en RFEM, se conocen todos los nudos de punzonamiento en la superficie de referencia. Por lo tanto, puede comprobar la colisión de los perímetros determinados con los de los pilares contiguos.
Después de abrir el módulo, se preestablecen los materiales y espesores de superficie definidos en RFEM. Los nudos a calcular se reconocen automáticamente, pero el usuario también puede modificarlos.
Es posible considerar huecos en el área con riesgo de punzonamiento. Las aberturas se pueden transferir desde RFEM o especificar solo en RF-PUNCH Pro para que no afecten a las rigideces del modelo de RFEM.
Los parámetros de la armadura longitudinal son el número y la dirección de las capas y el recubrimiento de hormigón, especificados por separado para la parte superior e inferior de la losa superficie por superficie.
La siguiente ventana de entrada le permite definir todos los detalles adicionales para los nudos de punzonamiento.
El módulo reconoce la posición del nudo de punzonado y establece automáticamente si el nudo está ubicado en el centro, borde o esquina de la losa.
Además, es posible establecer la carga de punzonamiento, el factor de incremento de carga β y la armadura longitudinal existente. Opcionalmente, se pueden activar los momentos mínimos para determinar la armadura longitudinal necesaria y el capitel.
Para facilitar la orientación, siempre se muestra una losa con el nudo de punzonamiento correspondiente. También puede abrir el programa de cálculo de HALFEN, un productor alemán de carriles de cortante. Todos los datos de RFEM se pueden importar a este programa para un procesamiento más fácil y eficaz.
DIN EN 1992-1-1/NA/A1: 2015-12 (Alemania)
ÖNORM B 1992-1-1:2018-01 (Austria)
NBN EN 1992-1-1 ANB:2010 (Bélgica)
BDS EN 1992-1-1: 2005/NA: 2011 (Bulgaria)
EN 1992-1-1 DK NA:2013 (Dinamarca)
NF EN 1992-1-1/NA:2016-03 (Francia)
SFS EN 1992-1-1/NA:2007-10 (Finlandia)
UNI EN 1992-1-1/NA:2007-07 (Italia)
LVS EN 1992-1-1:2005/NA: 2014 (Letonia)
LST EN 1992-1-1:2005/NA:2011 (Lituania)
MS EN 1992-1-1:2010 (Malasia)
NEN-EN 1992-1-1 + C2:2011/NB:2016 (Países Bajos)
PN EN 1992-1-1/NA: 2010 (Polonia)
NP EN 1992-1-1/NA:2010-02 (Portugal)
SR EN 1992-1-1:2004/NA: 2008 (Rumanía)
SS EN 1992-1-1/NA:2008 (Suecia)
SS EN 1992-1-1/NA:2008-06 (Singapur)
STN EN 1992-1-1/NA:2008-06 (Eslovaquia)
SIST EN 1992-1-1: 2005/A101:2006 (Eslovenia)
UNE EN 1992-1-1/AN:2013 (España)
CSN EN 1992-1-1/NA:2016-05 (República Checa)
BS EN 1992-1-1: 2004/NA:2005 (Reino Unido)
TKP EN 1992-1-1:2009 (Bielorrusia)
CYS EN 1992-1-1:2004/NA: 2009 (Chipre) Además de los Anejos Nacionales (AN) enumerados anteriormente, también puede definir un AN específico, aplicando los valores límites y parámetros definidos por el usuario.
Después del diseño, las comprobaciones de punzonamiento se presentan claramente y con todos los detalles de los resultados, de modo que se garantiza la trazabilidad en todo momento. Se representan en detalle las tensiones tangenciales de cálculo existentes y admisibles para el cálculo de la resistencia a cortante de la losa, así como varios parámetros y relaciones de armaduras. Si es necesario, se muestra una nota aclaratoria.

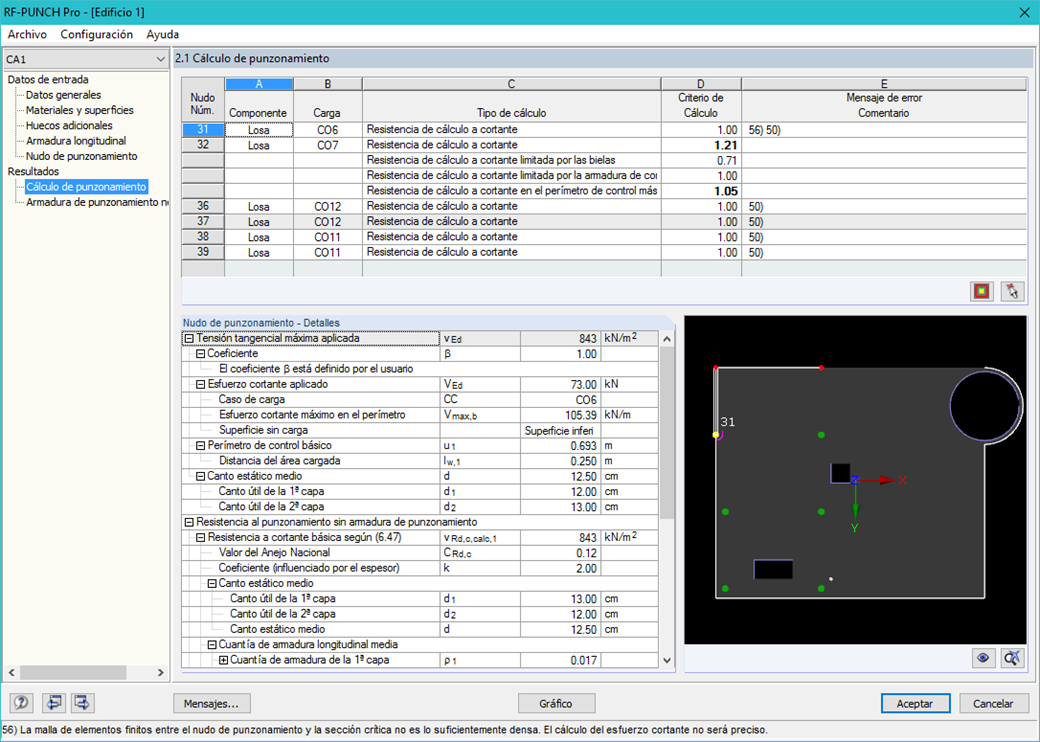

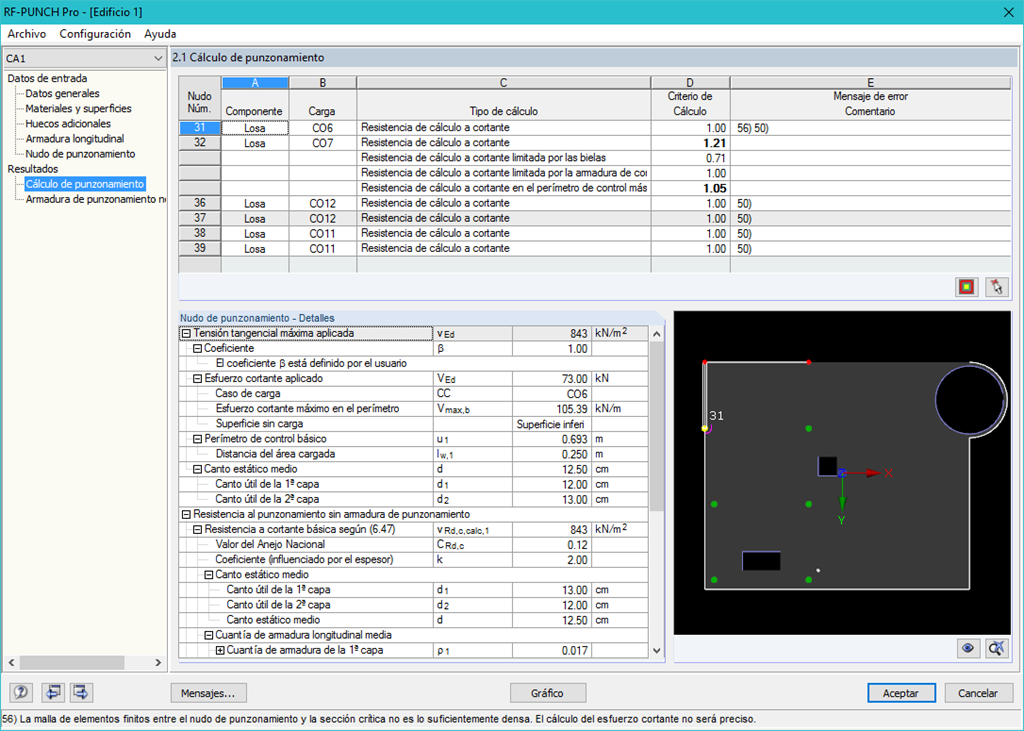

La siguiente ventana de resultados enumera la armadura longitudinal o de punzonamiento necesaria de cada nudo analizado. También está disponible un gráfico detallado. Los resultados del cálculo se pueden mostrar claramente con valores en la ventana de trabajo. Además, puede agregar todas las tablas de resultados y gráficos en el informe global de RFEM, lo que garantiza una documentación coherente.
