Odpowiedź:

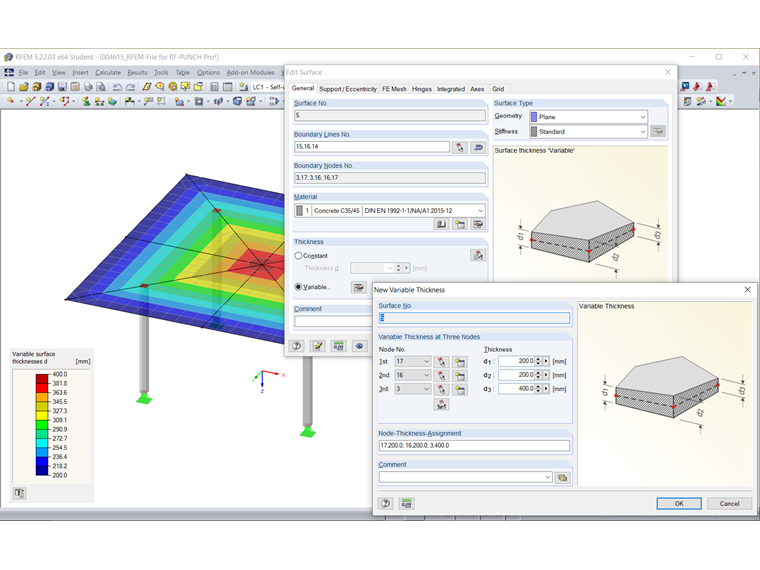

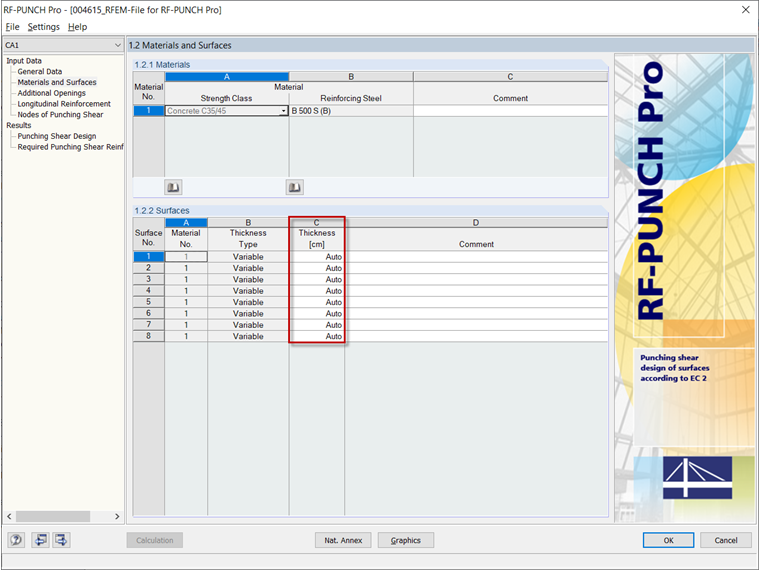

W przypadku powierzchni o zmiennej grubości powierzchni, RF-PUNCH Pro iteracyjnie określa najniższą wysokość statyczną d wzdłuż obwodu krytycznego i stosuje ją po bezpiecznej stronie wzdłuż całego obwodu.
Pytanie
Jaka wysokość statyczna d jest stosowana w RF-PUNCH Pro do obliczeń na powierzchniach o zmiennej grubości?
Autor
Pan Kieloch zapewnia wsparcie techniczne naszym klientom i jest odpowiedzialny za rozwój w obszarze konstrukcji żelbetowych.
