Ответ:

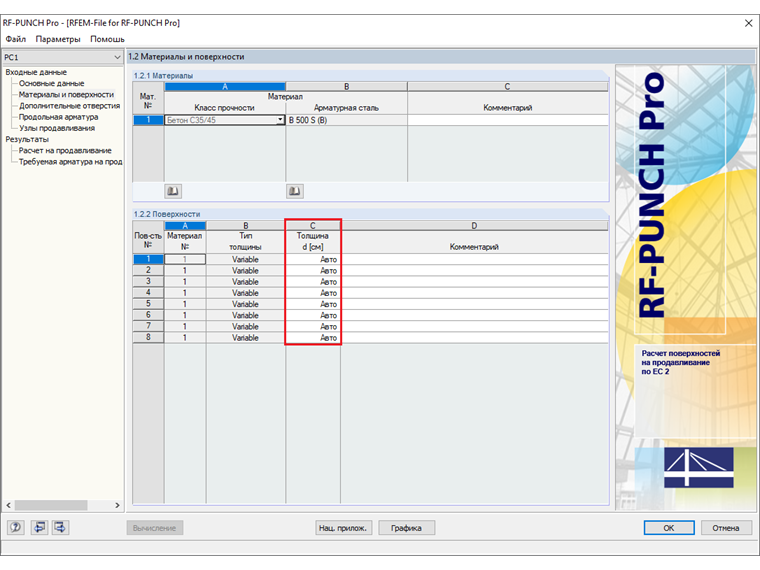

У поверхностей с переменной толщиной, сначала определит модуль RF-PUNCH Pro итерационно наименьшую статическую высоту d вдоль критического контура, а затем применит ее для расчета на безопасной стороне вдоль всего контура.
Вопрос

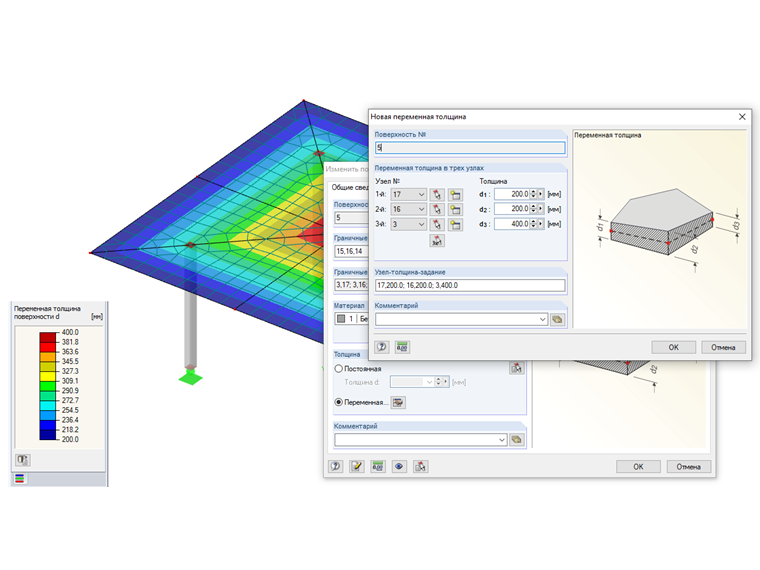

Какая статическая высота d применяется в дополнительном модуле RF ‑ PUNCH Pro для расчета поверхностей с переменной толщиной?
Автор
Г-н Килох оказывает техническую поддержку нашим заказчикам и отвечает за разработки железобетонных конструкций.
