Usztywnienia w polach stężonych zgodnie z EN 1993-1-5: Zapobieganie błędom i wskazówki dotyczące modelowania

Zgodnie z EN 1993-1-5 [1] sekcja 4.5 elementy usztywniające panel na krawędziach nie są elementami usztywniającymi w sensie usztywnionej płyty. Sind die Begrenzungen des Beulfeldes als Beulsteifen definiert, wird daher die im Bild 1 dargestellte Meldung ausgegeben. Diese Beulsteifen sind zu löschen.

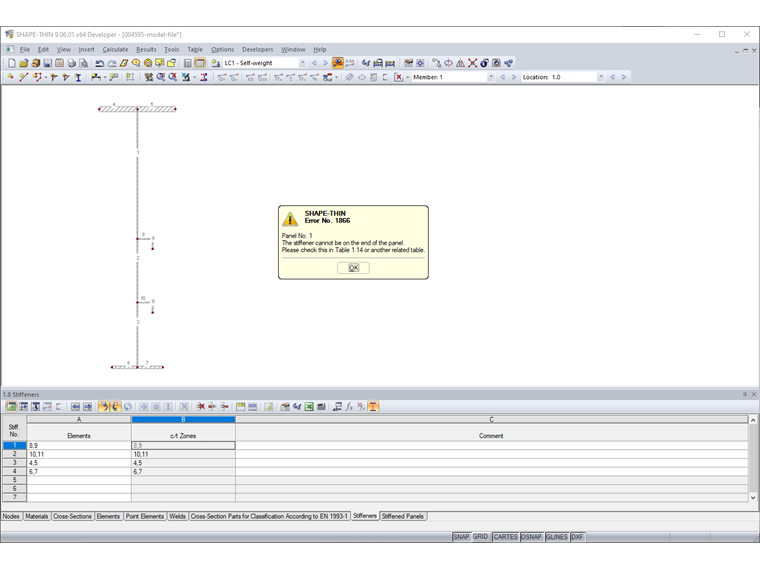

1 Komunikat o błędzie 'Element usztywniający nie może znajdować się na końcu panelu.'

Das im Bild 2 dargestellte Beulfeld beinhaltet die Elemente 1 - 3 sowie die Steifen 1 - 4. Die Steifen 3 und 4 befinden sich jedoch am Rand des Beulfeldes (im Bild 3 rot markiert), so dass die im Bild 1 dargestellte Meldung ausgegeben wird. Diese Steifen sind zu löschen (Bild 4). Dies wird auch im Video gezeigt.

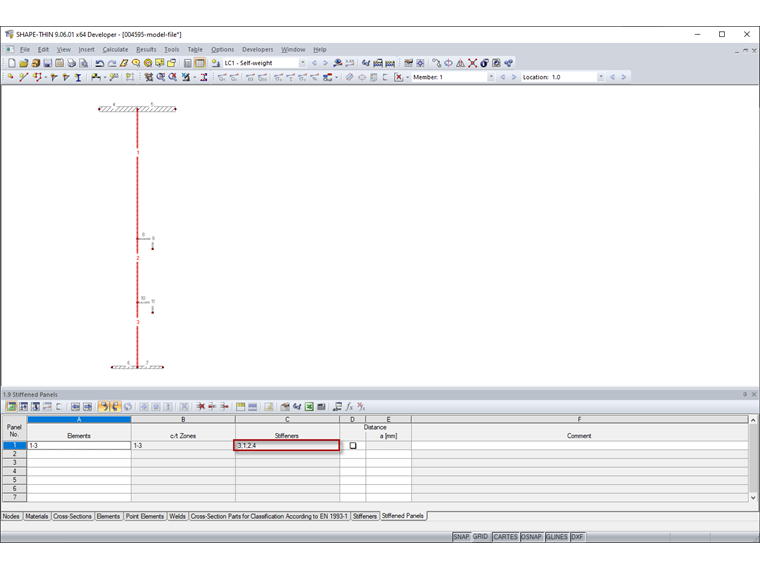

2 Panel

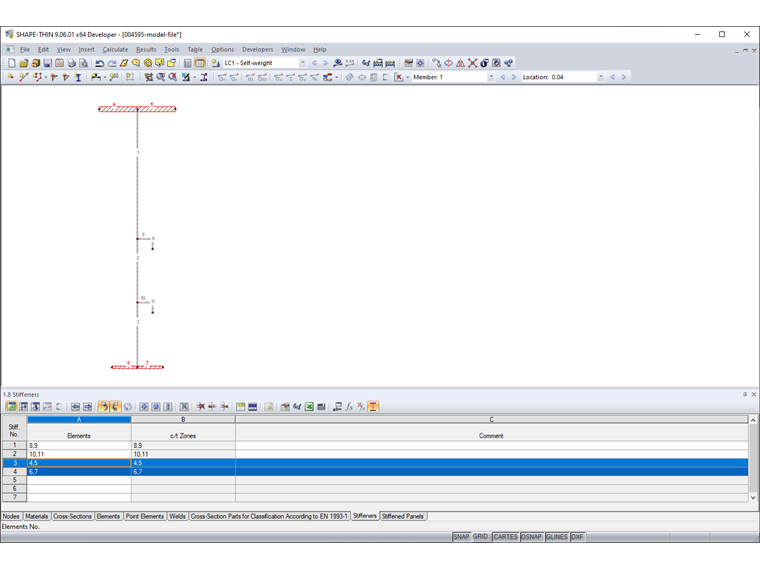

3 usztywnienia

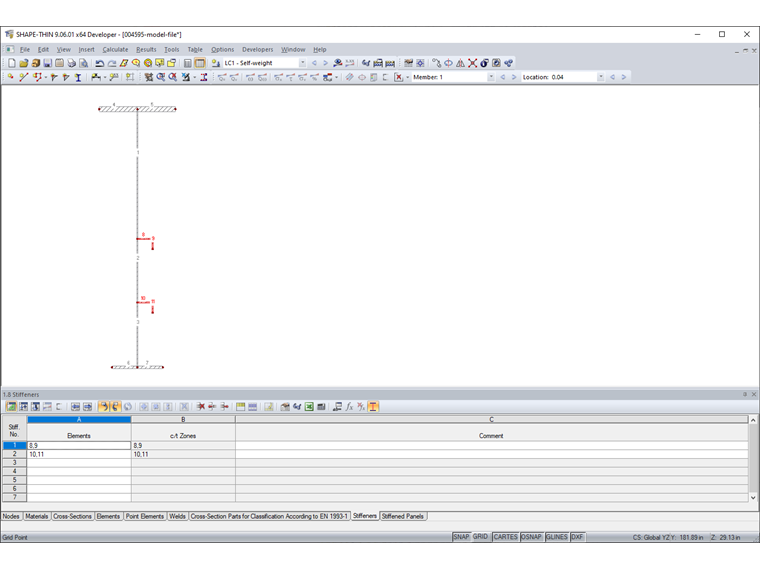

4 usztywnienia
