Irrigidimenti in campate controventate secondo EN 1993-1-5: Suggerimenti per la prevenzione degli errori e la modellazione

Quando si calcola un pannello irrigidito longitudinalmente, ricevo un messaggio che dice che l'irrigidimento non può essere alla fine del pannello. Cosa posso fare?

Risposta:

Gli elementi che irrigidiscono un pannello ai bordi non rappresentano irrigidimenti nel senso di una piastra irrigidita secondo EN 1993-1-5 [1], Sezione 4.5. Sind die Begrenzungen des Beulfeldes als Beulsteifen definiert, wird daher die im Bild 1 dargestellte Meldung ausgegeben. Diese Beulsteifen sind zu löschen.

Messaggio di errore 'L'irrigidimento non può trovarsi alla fine del pannello.'

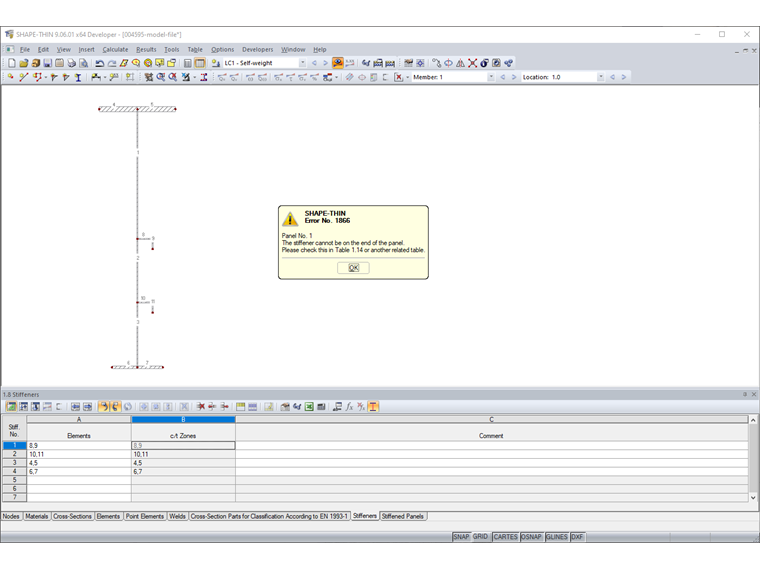

1 Messaggio di errore 'L'irrigidimento non può trovarsi alla fine del pannello.'

Das im Bild 2 dargestellte Beulfeld beinhaltet die Elemente 1 - 3 sowie die Steifen 1 - 4. Die Steifen 3 und 4 befinden sich jedoch am Rand des Beulfeldes (im Bild 3 rot markiert), so dass die im Bild 1 dargestellte Meldung ausgegeben wird. Diese Steifen sind zu löschen (Bild 4). Dies wird auch im Video gezeigt.

Pannello

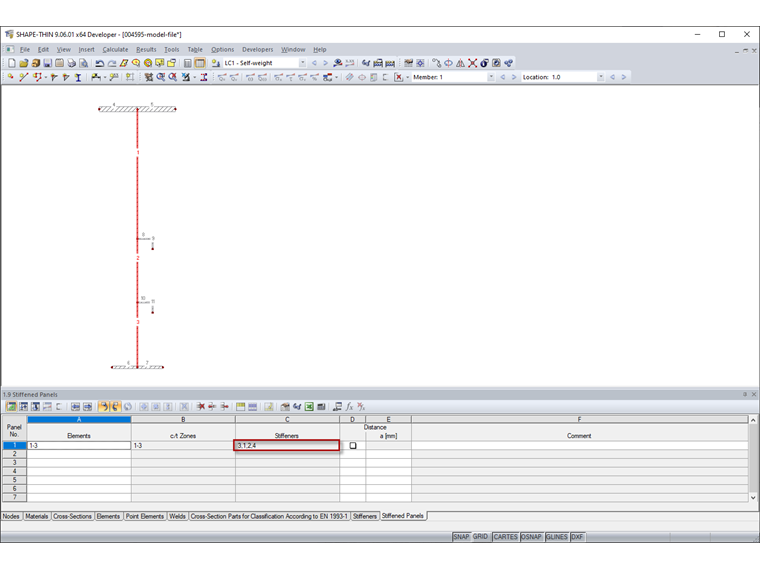

2 Pannello

irrigidimenti

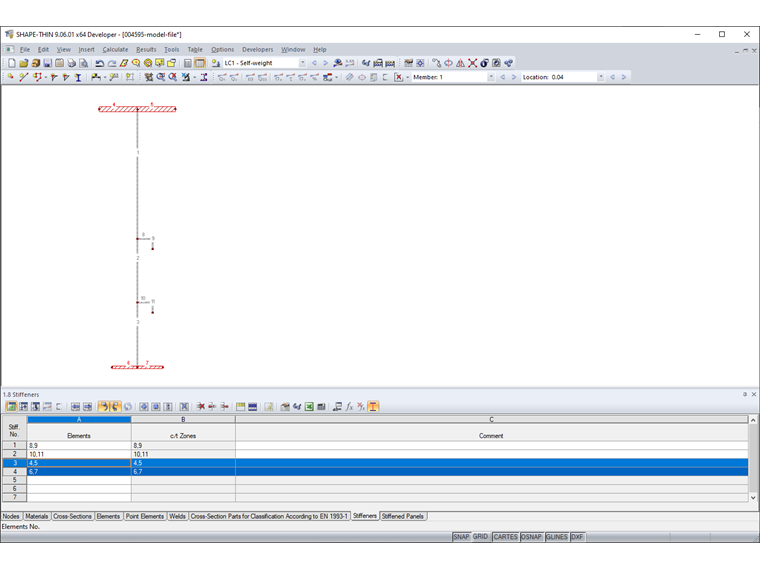

3 irrigidimenti

irrigidimenti

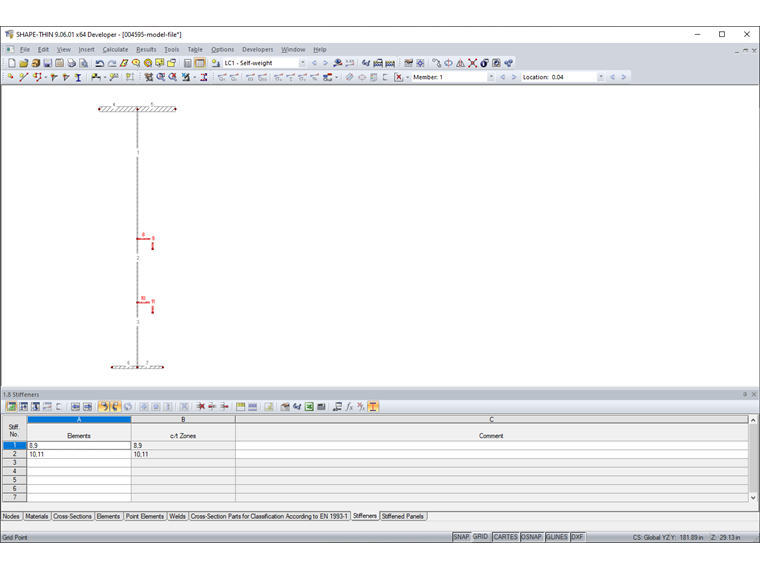

4 irrigidimenti

Autore

La signora von Bloh fornisce supporto tecnico per i nostri clienti ed è responsabile dello sviluppo del programma SHAPE‑THIN e delle strutture in acciaio e alluminio.

Bibliografia
  1. DIN. (1993). Eurocodice 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-5: Plattenförmige Bauteile. Beuth Verlag GmbH, Berlin, 2010.
Download
File del modello usato in SHAPE-THIN
312 KB
SHAPE-THIN File modello (modificato)
312 KB
