Pytanie

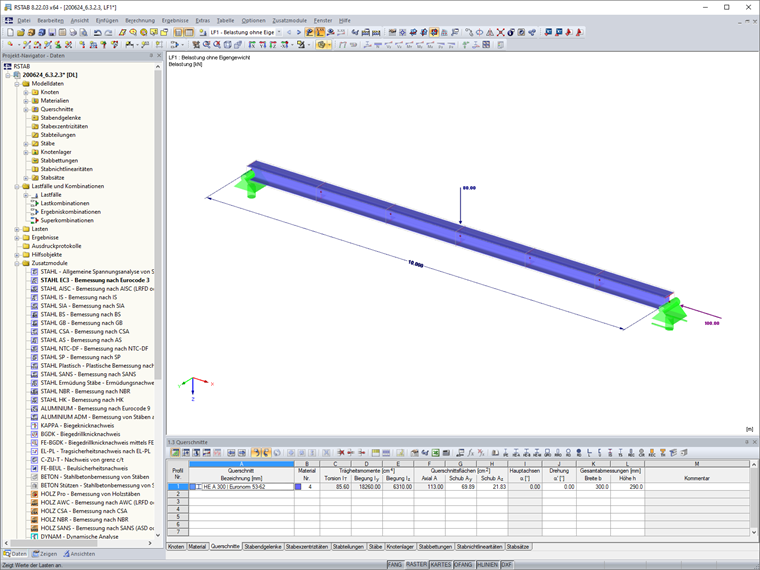

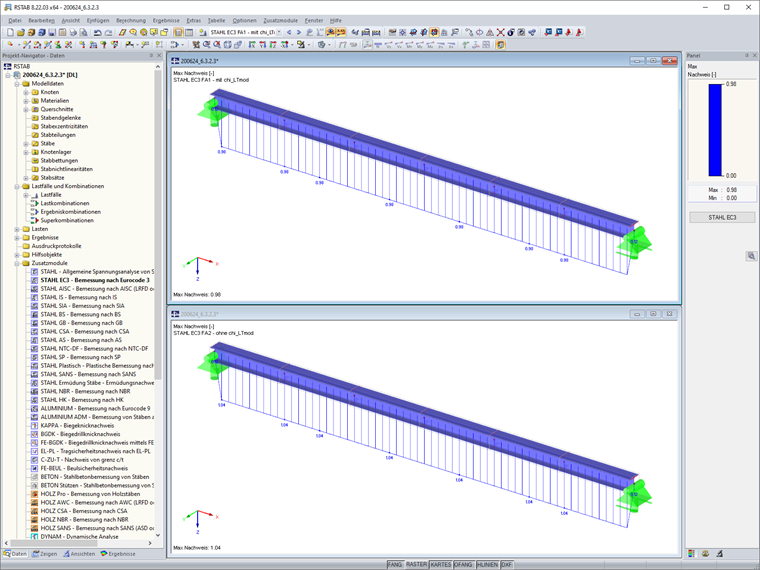

Przeprowadzam analizę stateczności belki pod kątem zwichrzenia. Dlaczego w obliczeniach zgodnie z DIN EN 1993-1, metoda 2 zastosowano zmodyfikowany współczynnik redukcyjny χLT,mod ? Czy można to dezaktywować?
Odpowiedź:

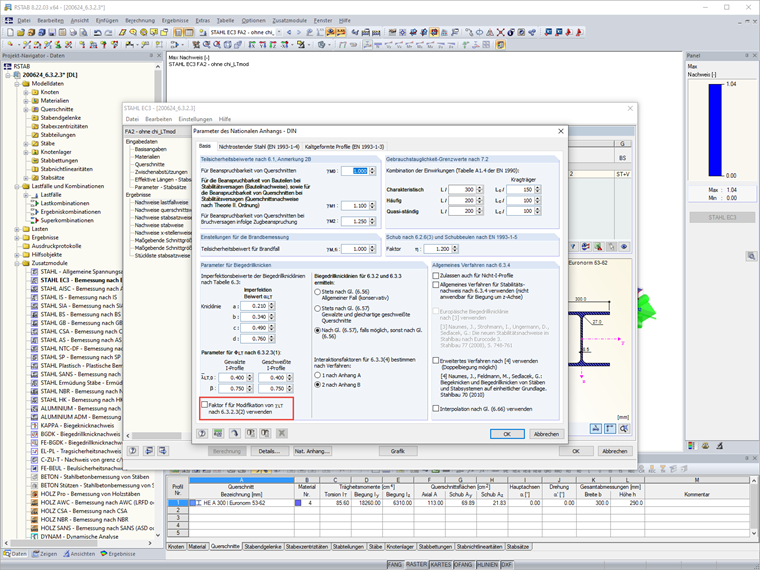

Zgodnie z DIN EN 1993-1-1, 6.3.2.3 (2) współczynnik redukcyjny χLT może być zmodyfikowany o współczynnik f dlaLT,mod. Opcję tę można aktywować lub dezaktywować w Ustawieniach załącznika krajowego.
