问题

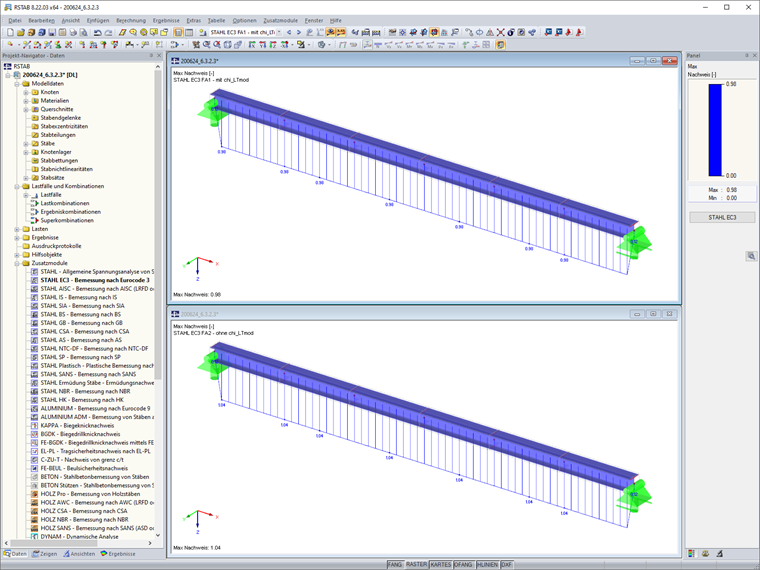

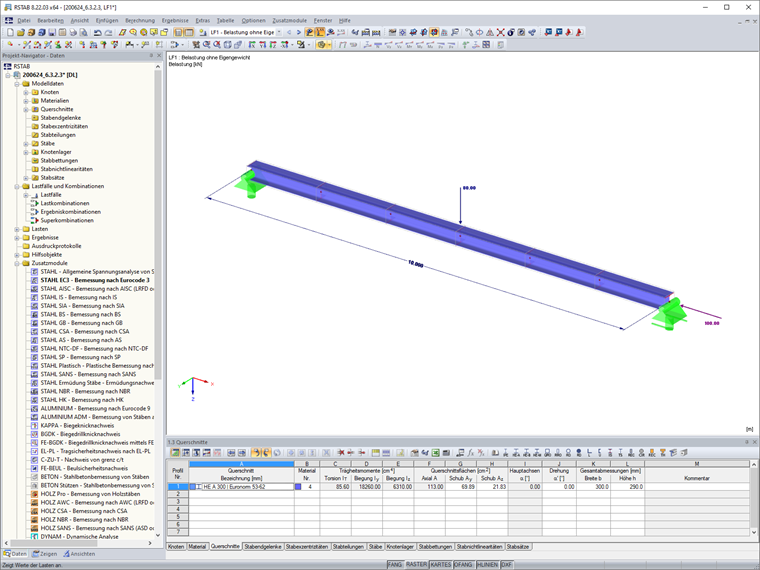

我对梁进行了侧向扭转屈曲稳定性分析。 为什么按照 DIN EN 1993-1-1 中 6.3.3 方法 2 在设计中使用修改的折减系数 χLT,mod ? 是否可以停用此功能?
回复:

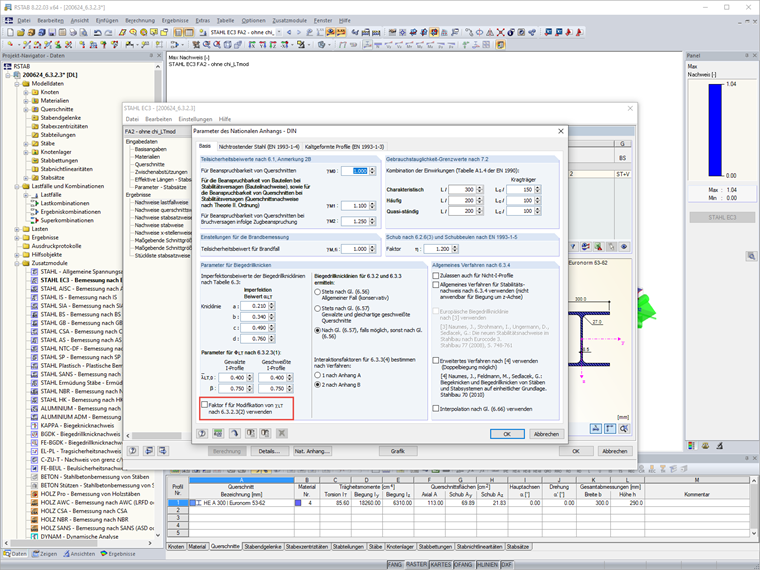

根据 DIN EN 1993‑1‑1 中的 6.3.2.3(2),折减系数 χLT可以通过 χLT,mod的f系数进行修改。 您可以在国家附录设置下激活或停用该选项。
您有什么问题想问的吗?
