Pytanie
W jaki sposób RWIND Simulation określa ciśnienie spowodowane obciążeniem wiatrem na obszarach modelu?

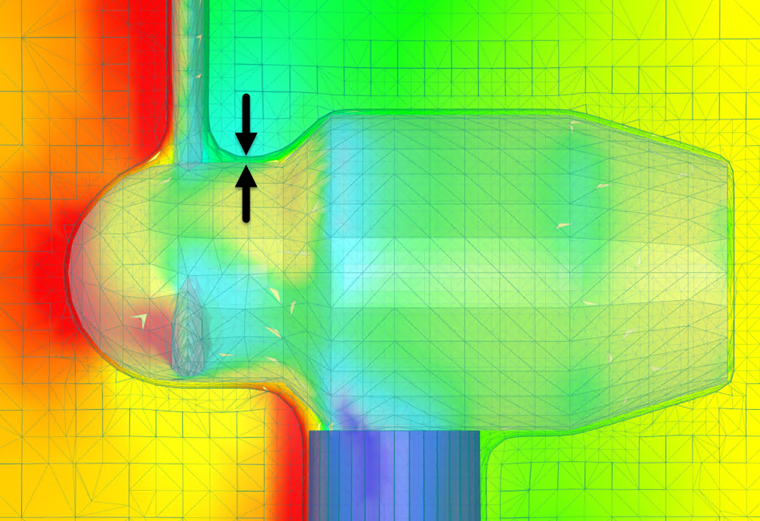

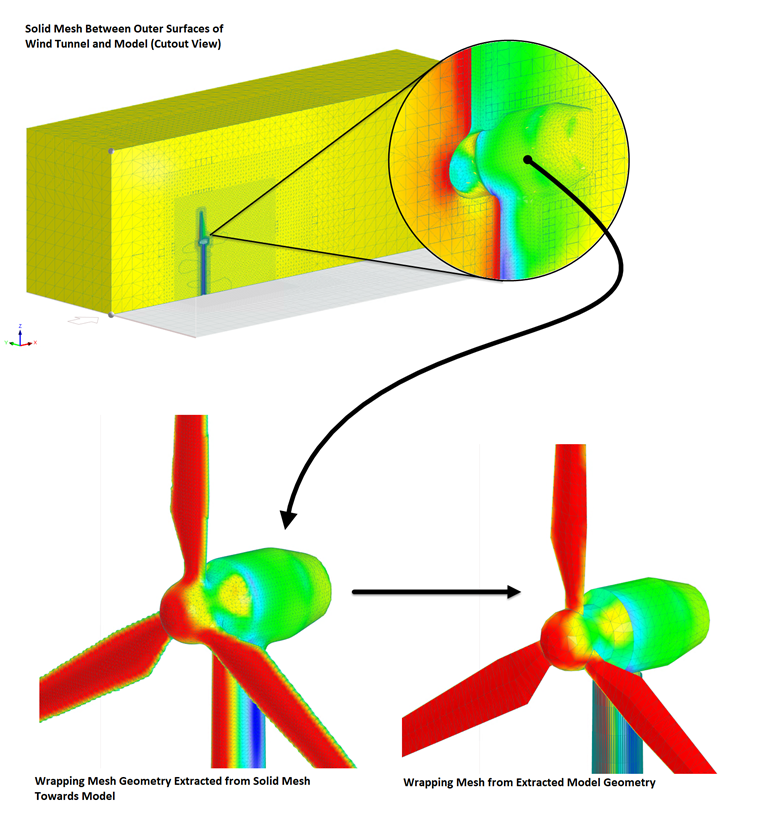

Dzięki obliczeniom OpenFOAM, wynik wydruku jest uzyskiwany na każdym elemencie bryłowym. Wartości te są ekstrapolowane do odpowiednich węzłów krawędziowych w momencie przejścia do modelu. Aby określić ostateczne naciski powierzchniowe na geometrię modelu, naciski na węzłach krawędziowych siatki bryłowej są w kolejnym kroku przekształcane w dokładną siatkę owijającą model. W przypadku, gdy trójkątne siatkowanie dokładnej geometrii siatki modelu jest zbyt szorstkie, ostatni proces transformacji inicjuje częściowe zagęszczenie dokładnej siatki owijającej model.
