Question
Comment RWIND Simulation détermine-t-il la pression exercée par la charge de vent sur les surfaces du modèle ?

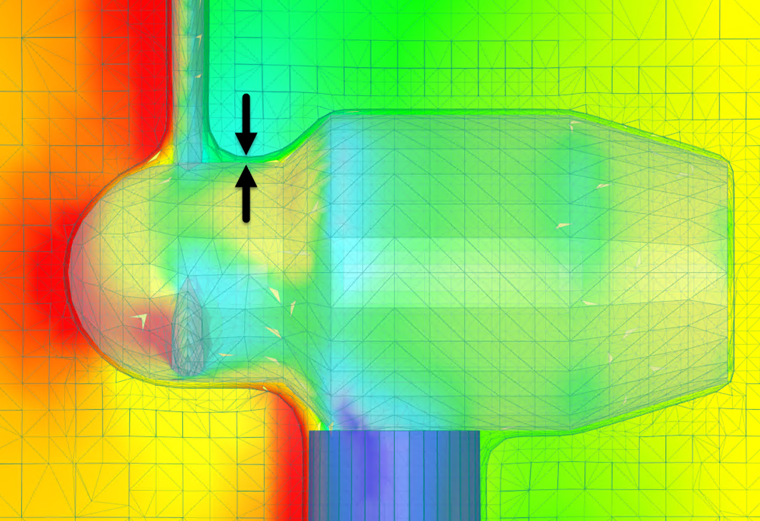

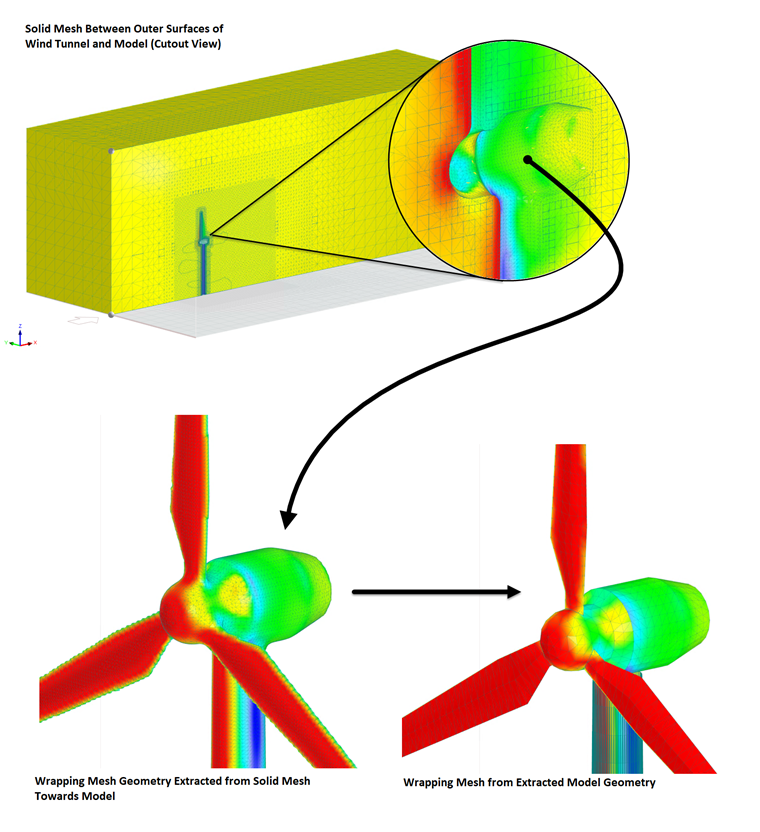

Un résultat de pression est obtenu sur chaque élément solide grâce au calcul OpenFOAM. Ces valeurs sont extrapolées sur les nœuds de contour correspondants lors de la transition vers le modèle. Pour déterminer les pressions surfaciques finales sur la géométrie du modèle, les pressions au niveau des nœuds du bord du maillage sont ensuite transformées selon l'enveloppe exacte du maillage du modèle. Si le maillage triangulaire de la géométrie exacte du maillage du modèle est trop grossier, le dernier processus de transformation affine partiellement l'enveloppe du maillage du modèle exact.
