Domanda
In che modo RWIND Simulation determina la pressione dovuta al carico del vento sulle aree del modello?

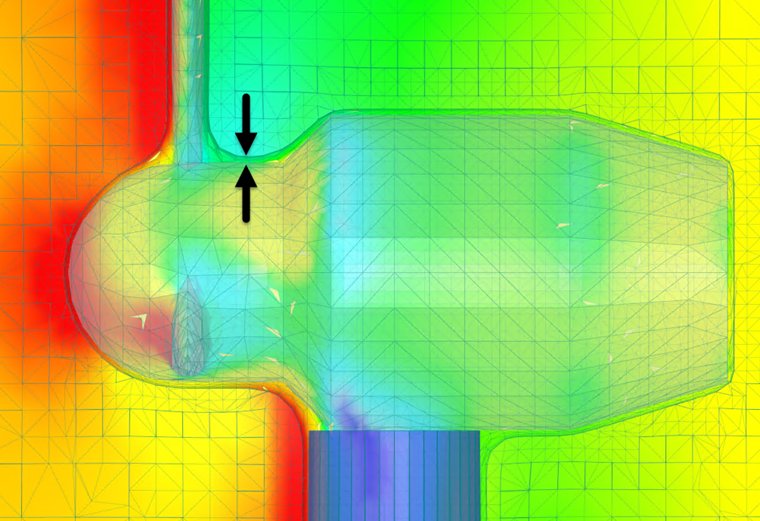

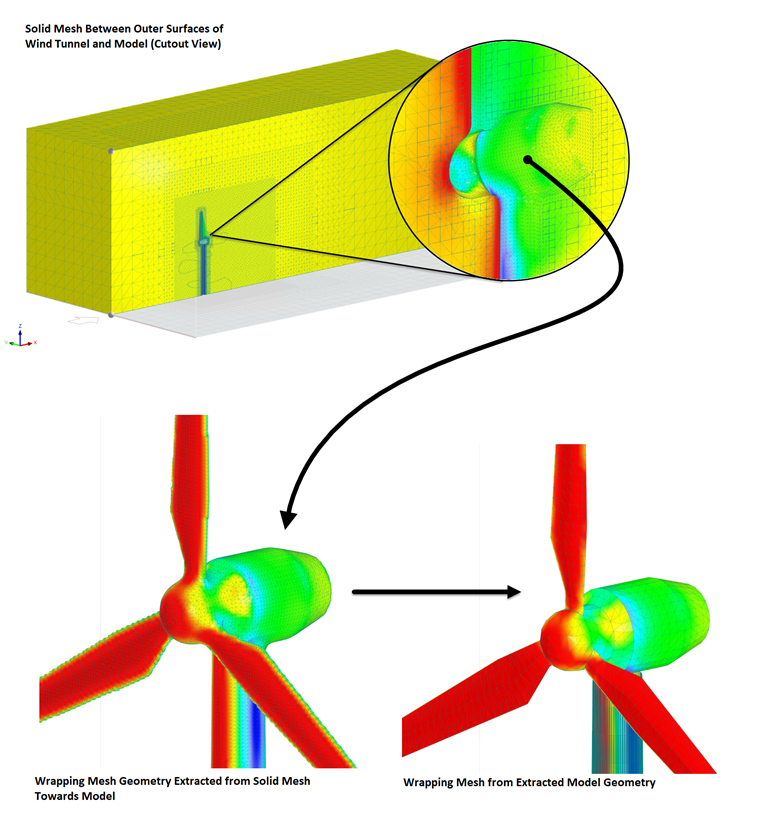

Con il calcolo OpenFOAM, si ottiene un risultato di stampa su ogni elemento solido. Questi valori vengono estrapolati ai rispettivi nodi del bordo durante la transizione al modello. Per determinare le pressioni superficiali finali sulla geometria del modello, le pressioni ai nodi del bordo della mesh solida vengono trasformate nell'esatta mesh di avvolgimento del modello in un passaggio successivo. Nel caso in cui la mesh triangolare della geometria esatta della mesh del modello è troppo ruvida, il processo di ultima trasformazione avvia un affinamento parziale della mesh di avvolgimento del modello esatto.
In RFEM e RSTAB, è possibile visualizzare le quantità del campo di flusso di pressione, velocità, energia cinetica di turbolenza e tasso di dissipazione della turbolenza per la simulazione del vento.
I piani di taglio sono allineati con la rispettiva direzione del vento.
Se sono disponibili pressioni superficiali determinate sperimentalmente per un modello, è possibile applicarle a un modello strutturale in RFEM 6, elaborarle in RWIND 2 e utilizzarle come carichi del vento nell'analisi strutturale di RFEM 6.
Puoi scoprire come applicare i valori determinati sperimentalmente in questo articolo dalla Knowledge Base: Analisi statica con carichi del vento, da pressioni misurate sperimentalmente, utilizzando RWIND 2 e RFEM 6
